活用効果

レーザー光源見出し

レーザー光源モデルはさまざまな特徴を備え、会議や授業はもちろん、機種によっては商業施設や娯楽施設などの空間演出用途にも適しています。

<特徴>
①ランプ交換が不要なので、導入後のコストと手間がかかりません。
②高速起動モードを搭載しているので、会議や授業をすぐに始められます。
③コントラストが高く、引き締まった映像を投写します。
④投写角度に制限がなく、真上・真横等のお好みの位置に投写可能です。

使い勝手の良いレーザー光源搭載

スピーカー内蔵

スピーカーを内蔵しているので、映像と音を同時に再生できます。

短焦点レンズ

「短焦点レンズ」により、同じサイズに投写する場合、高いスペース効率を実現。また、同じスペースでもより大きなサイズに投写することができます。

短焦点レンズ

超短焦点レンズ

「超」短焦点レンズにより、投写面の近くに人が立っても影ができにくく、また投写光が目に入り眩しく感じることもありません。

レンズ交換

豊富な種類のオプションレンズにより、幅広い環境への設置が可能です。

メカニカルシャッター

イベント時などレーザー光線を使用した演出時でも、レーザー光源が入り込み光学ユニットが傷つかないよう物理的なシャッターを搭載。
演出として投写を遮断したり、フェードアウト/フェードインの実行で映像演出も可能です。

カラーモード(黒板モード)

映像ソースに応じて最適な画質を選べる「カラーモード」を搭載。「カラーモード」の中で、黒板への投写に対応した「黒板モード」も選択できます。

(注) EB-L700/ PU22/ PU21/ PU20/ PU10/ L30000シリーズ / EV-110 / 115は黒板モードに対応していません。

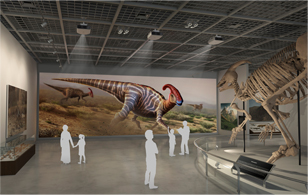

マルチプロジェクション

ソフトウェアを使用せずにエッジブレンディングが可能なので、縦長や横長の画面を複数台で投写しても、つなぎ目のない迫力のある映像が実現できます。

マルチプロジェクション

表示倍率変更機能を用いて、複数台別々の映像投写に切り替えることもできます。この場合、複数の映像を任意のサイズで拡大、縮小、移動できます。

マルチプロジェクションには以下の機能が含まれます。

映像のつなぎ目を目立たなくするエッジブレンディング機能

ブレンド開始位置調整 : ブレンディング開始位置を赤線で表示し、1画素単位で調整できます。
ブレンド範囲調整 : グラデーションをかける範囲を調整できます。

複数のプロジェクターで一つの大きな映像を作るタイリング自動構成機能

タイリングを構成するプロジェクターを選ぶと、映像が自動で配置されます。

(注) EB-L700シリーズ/ 1485FT/ W50/ EV-110/ 115はタイリング機能に対応しておりません。

設定メモリー

メニュー項目の設定値登録・呼び出し可能により設置、メンテナンス性が向上します。

レンズ設定メモリー

レンズシフト・ズーム・フォーカス・ディストーションで調整したレンズの位置が登録可能。設置、メンテナンス性が向上します。

幾何学歪み補正設定メモリー

幾何学歪み補正の補正値が登録可能。設置、メンテナンス性が向上します。

2画面表示

1度に2種類の映像を左右に投写できます。同じサイズで投写することも、片方を拡大することもできるのでメイン映像を視聴しつつ、サブ映像を確認するなどの利用ができます。

(注) EB-L260F/ L210W/ L210SW/ L730U/ L630U/ L630W/ L630SU/ 800F/ 805F/ 770F/ 760W/ 1485FT/ 770Fi/ 760Wiは4画面表示に対応。

2画面表示

2画面で投写できる入力ソースの組み合わせ

搭載端子につきましては、各機種の仕様概要ページをご覧ください。

高輝度モデル以外

入力ソース(注1) グループ 2画面表示 4画面表示
HDMI®/HDMI®1 A 各グループ(A~F)の
入力ソースから
1つずつ選択
(同一グループの入力ソースによる2画面表示はできません。)

(注)以下のモデルは
LANとスクリーンミラーリングの同時選択はできません
EB-FH52/ 1795F/ 1785W/ 2265U/ 2155W
各グループ(A~F)の
入力ソースから
1つずつ選択
(同一グループの入力ソースによる4画面表示はできません。)

(注)4画面表示は以下の機種のみ対応しています
EB-1485FT/ 770Fi/ 760Wi/ 800F/ 805F/
770F/ 760W/ L260F/ L210W/ L210SW/
L730U/ L630U/ L630W/ L630SU/

(注)USB DisplayまたはUSBを選択している場合、スクリーンミラーリング1,2はいずれか一方しか選択できません
HDMI®2 B
HDMI®3
HDBaseT™
コンピューター1/Computer C
コンピューター2/Computer2
ビデオ
USB Display D
USB(PCフリー)
LAN
スクリーンミラーリング1 E
スクリーンミラーリング2 F
(注1) 搭載されている入力端子(選択可能な入力ソース)は機種毎に異なります。またオプションの無線LANユニットが必要な場合があります。詳細は各機種の仕様概要ページをご覧ください。

EB-L30000U/L30002U

入力ソース グループ 2画面表示 4画面表示
HDMI® A 各グループ(A~D)の入力ソースから1つずつ選択
(同一グループの入力ソースによる2画面表示はできません。)
非対応
HDBaseT™ B
DVI-D C
SDI D
コンピューター
BNC
LAN

EB-PU2220B/PU2216B/PU2213B

入力ソース グループ 2画面表示 4画面表示
HDMI® A 各グループ(A~C)の入力ソースから1つずつ選択
(同一グループの入力ソースによる2画面表示はできません。)
非対応
DVI-D
HDBaseT™ B
SDI C
コンピューター
LAN

EB-PU2120W/PU2116W/PU2113W

入力ソース グループ 2画面表示 4画面表示
HDMI® A 各グループ(A~C)の入力ソースから1つずつ選択
(同一グループの入力ソースによる2画面表示はできません。)
非対応
DVI-D
HDBaseT™ B
コンピューター C
LAN

EB-PU2010W/PU2010B

入力ソース グループ 2画面表示 4画面表示
HDMI® A 各グループ(A~C)の入力ソースから1つずつ選択
(同一グループの入力ソースによる2画面表示はできません。)
非対応
DVI-D
HDBaseT™ B
SDI C
コンピューター
LAN

EB-PU1008W/PU1008B/PU1007W/PU1007B

入力ソース グループ 2画面表示 4画面表示
HDMI® A 各グループ(A~C)の入力ソースから1つずつ選択
(同一グループの入力ソースによる2画面表示はできません。)
非対応
DVI-D
HDBaseT™ B
コンピューター C
LAN

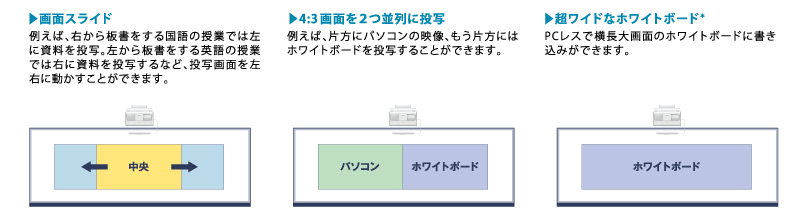

16:6超ワイドなディスプレイ見出し

16:6の超ワイドなディスプレイ表示に対応。従来のアスペクト比16:9画面の左・中央・右へのスライド表示や、4:3画面の2画面同時表示ができます。
*ホワイトボード表示はEB-1485FT/770Fiのみ対応

16:6超ワイドなディスプレイ説明イメージ

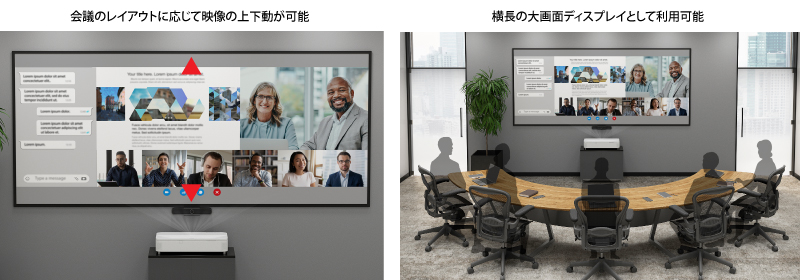

オンラインミーティングに最適21:9 情報量に優れたワイドディスプレイ

21:9のワイドなアスペクトに対応。たとえば、オンラインミーティングでは資料や人物、チャットを横並びに表示することができます。

オンラインミーティングに最適21:9 情報量に優れたワイドディスプレイイメージ

スケジュール機能

プロジェクター単体でスケジュール管理が可能。内蔵時計により、電源、入力ソースの選択ができます。

スケジュール機能

Epson iProjection(for Windows/macOS) 複数台のPCの映像を4分割で表示

コンピューター、スマートフォン、タブレット端末を最大50 台まで同時に接続でき、その中から任意のPC 画面を最大4 台まで投写画面に分割して表示することが可能。また、投写する画面を1台のコンピューターから切り替える「モデレーター機能」を搭載しています。(注1)

複数台のPCの映像を4分割で表示するイメージ

(注1) Microsoft® PowerPoint®のアニメーション効果、画面切替効果、および動画再生などの動きのある部分の表示は、接続するPC・ネットワークの仕様により、転送速度が左右されます。また、動画再生を行うソフトやPCの仕様によっては、再生できない場合や遅延が発生する場合があります。

DICOM SIM

レントゲン写真などの医療のイメージを確認するための「DICOM SIMモード」(注1)を搭載しました。X線やCTのようなグレースケール画像でも、陰影を忠実に再現することが可能なので、医療現場のカンファレンス時に活用できます。

DICOM SIM

(注1) ただし、このプロジェクターは医療機器でなく、実際の医学の診断に使用できません。
(注) DICOM Part.14に準拠した階調表現が可能です。

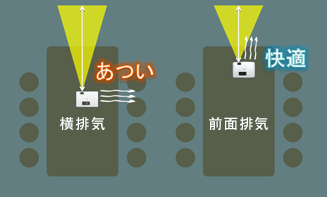

前面排気

排気ファンが前面に配置されているので、排気が使用者にあたる心配がなくなり、PCを設置する場所の自由度を広げました。また、排気の位置を配慮する必要がなくなったことで、プロジェクター使用によるデッドスペースが削減されます。

前面排気

書画カメラ(オプション:ELPDC07)

オプションの書画カメラ「ELPDC07」をUSBケーブルでつなぐだけで、電源コード不要で実物投写が可能。立体物や教材などを投写すれば、授業や会議の幅が大きく広がります。

(注) EB-1485FTに同梱されているコントロールパットを経由した接続には非対応。

書画カメラ(オプション:ELPDC07)

ELPDC07の詳細はこちら

インタラクティブ(電子黒板)機能

インタラクティブ機能を搭載しているので、設置後すぐにご使用できます。電子ペンは、2本同時入力に対応。投写面に文字や図形などを書き込むことで、スムーズな授業が可能になります。

PenPlus for EPSON電子黒板

カーテンやスポットライトや豊富なテンプレートを揃え、電子黒板の活用度を高めることができます。
ペンツールバーのカスタマイズ、ツールバーへの機能の追加も可能です。
また、手書きの文字をデジタル書体(注1)に変換できます。変換した文字からWeb検索(注2)できて便利です。

電子黒板

(注1) 本機能をご利用いただくには、「Pen Plus for Epson 電子黒板」のアップデートが必要です。
(注2) 本機能をご利用いただくには、インターネット環境に接続している必要があります。
(注3) EB-770Fi/EB-760Wiには対応していません。ダウンロードチラシ非同梱。
(注4) 本商品のサポートはインタラクティブプロジェクター(電子黒板)機能搭載販売終了後1年間です。

PenPlus for EPSON Ver e1.01の動作環境

OS Microsoft® Windows Vista® 32bit 日本語版
Microsoft® Windows® 7 32bit/64bit 日本語版
Microsoft® Windows® 8 32bit/64bit 日本語版
Microsoft® Windows® 8.1 32bit/64bit 日本語版
Microsoft® Windows® 10 32bit/64bit 日本語版
ハードウェア 各OSのシステム要件に準じる
(注)詳細はMicrosoftのホームページをご参照ください
アノテーション対応ソフト 手書き線の貼り付け
Microsoft® Word® 2003/2007/2010 日本語版
Microsoft® Excel® 2003/2007/2010 日本語版
Microsoft® PowerPoint® 2003/2007/2010 日本語版
(注)スライドショー実行時はマーキングのみ

Easy Interactive Tools

プロジェクターに付属の電子ペンを使って、投写画面上で重要なところにハイライトを付けたり、図形を描くなど、電子的な注釈をつけることができます。生徒の集中力を高める授業や、訴求力のあるプレゼンテーションが実現できます。

Easy Interactive Tools V4.x動作環境

  Windows Mac(注1)
OS Windows Vista® (32bit)
Windows® 7(32bit/64bit)
Windows® 8(32bit/64bit)
Windows® 8.1(32bit/64bit)
Windows® 10(32bit/64bit)
Mac OS X(32bit) 10.7x/10.8.x/10.9
Mac OS X(64bit) 10.7x/10.8x/10.9/10.10/10.11
CPU Intel® Pentium M 1.6GHz以上
推奨:Intel® Core2 Duo 1.2GHz以上
PowerPC G4 1.5GHz以上
推奨:Intel® Core Duo 1.5GHz以上
メモリー 512MB以上
推奨:1GB以上
ハードディスク 100MB以上の空き容量
ディスプレイ XGA(1024x768) 以上、WUXGA(1920x1200) 以下の解像度
16ビットカラー以上の表示色
スライドショー描画ツール対応 PowerPoint® Microsoft® PowerPoint® 2003/2007/2010/2013 Microsoft® PowerPoint® 2008/2011
(注1) QuickTime 7.7以降が必要です。

指でタッチ操作

投写画面上でツールボタンを押したり、画像の拡大/縮小などができます。またマウスと同じように、クリックやドラッグ&ドロップなどの操作ができます。さらに投写画面上で、アンダーライン・矢印・○などの簡単な描画も可能で、プレゼンテーションや授業の注目度が向上します。

(注) 文字や複雑な図形を描画する場合は電子ペンをお使いください。
(注) EB-735Fi/725Wiはオプション対応。

インターフェースボックス(オプション:ELPCB03)

壁掛け/天吊プロジェクターなどで、複数の機器との配線をシンプルにし、また手元から電源、ソース切り替えなどの操作を実現します。

(注) 各種制限事項があります。

ELPCB03の詳細はこちら

エフェクト機能(ポインター)

スクリーン上の知らせたい部分をポインターなどで示す機能です。

パスワードプロテクト

パスワードを設定することにより、利用者の管理が行えます。また盗難防止にも役立ちます。電源オン時に入力を求められるパスワードを設定できます。これにより利用者の制限やイタズラ防止に効果があるだけでなく、盗難防止にも役立ちます。また、添付のリモコンからパスワードを入力しますので、リモコンをプロジェクターの「鍵」として使用することができます。

パスワードプロテクト

デジタル部分拡大

投写サイズを変えずに映像を1~4倍まで、25段階で拡大でき、見たい部分をスクロールして見ることが出来ます。グラフや表の細目などを拡大して見せたいときに便利です。

フリーズ(静止)/A/Vミュート

映像と音声を一時的に停止したり消去することが出来ます。ファイル切り替えの前に[静止]ボタンを押せば、操作内容を投写せずに操作できます。またA/Vミュートは、スクリーンの映像を消して聴衆を話しに集中させたいときや、ファイルの切り替え操作などを見せたくないときに使います。

(注) EB-L30000U/L30002U/PU2220B/PU2216B/PU2213Bはメカニカルシャッターによる映像遮断となります。

E-Mail通知

プロジェクターが自らの状態をE-Mail送信します。プロジェクターの管理者は、フィルタやランプ交換時期のお知らせなどを得ることができるため、計画的なメンテナンスが可能です。

E-Mail通知

タッチプレゼンター

投写画面の端に表示されるマークを手で遮る動作をするだけで、PowerPoint®のスライドの送り/戻しが可能です。

タッチプレゼンター

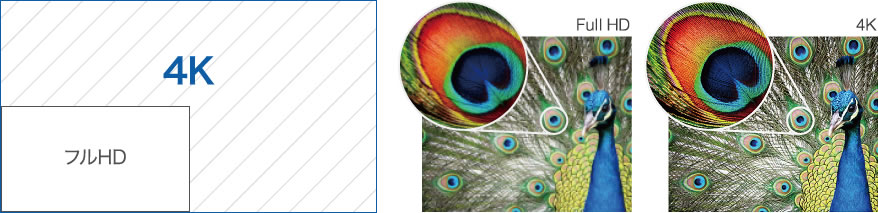

4Kエンハンスメントテクノロジー

1画素を斜めに0.5画素シフトさせることで、解像度を2倍に。4Kコンテンツを鮮やかに投写。フルHDの映像を4K相当にスケールアップする際にも、エプソン独自の超解像技術とチューニングにより、高精細でありながら自然な4K相当の映像として投写します。

4Kエンハンスメントテクノロジー

(注) 画像はイメージです。

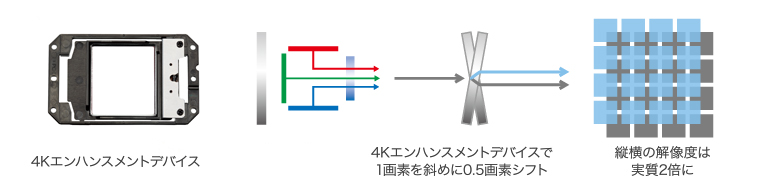

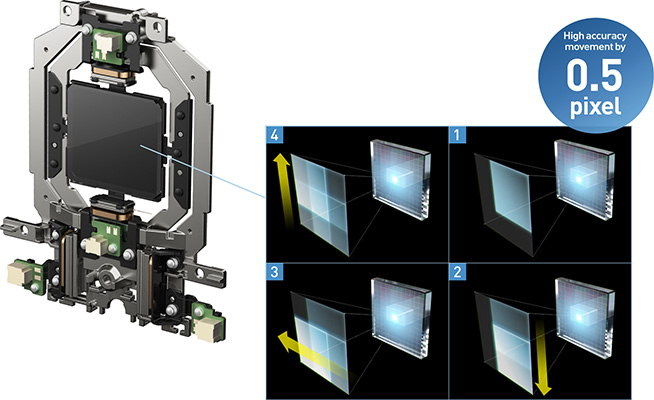

出力の仕組み

入力した映像の1ピクセルを縦横0.5ピクセルずつずらして重ね、解像度を上げる「ピクセルシフト」で、4K相当の出力を実現しています。

4K出力の仕組み

HDR

UHD Blu-ray Disc™の規格HDR10に対応。白とびや黒つぶれがなくなり、より映像が鮮明に表現されて、高画質かつダイナミックな映像を映し出すことができます。4K放送の規格HLGにも対応。

HDR

HDR映像になると映像全体がより明るく鮮明になります。
とくに明るい部分や暗い部分の再現性が良くなり、空の青など色彩がより鮮やかに表現されます。
