EH-TW7100 仕様｜家庭用プロジェクター

投写距離

スクリーンサイズ（16：9）	およその大きさ（幅×高さ）	およその投写距離（L）		おおよそのオフセット値(注1)A=B
スクリーンサイズ（16：9）	およその大きさ（幅×高さ）	最短（Wide）	最長（Tele）	Wide=Tele
60型	133×75	175	285	7
80型	177×100	235	381	10
100型	221×125	295	477	12
120型	266×149	354	574	15
150型	332×187	444	718	19
200型	443×249	593	958	25
300型	664×374	891	1439	37

単位：cm

（注1）レンズ中心（0）からスクリーン下端までのおよその高さ。
値がレンズ中心から下方向の場合は＋の数値、レンズ中心から上方向の場合は－の数値で記載しています。
（注）当社計測値

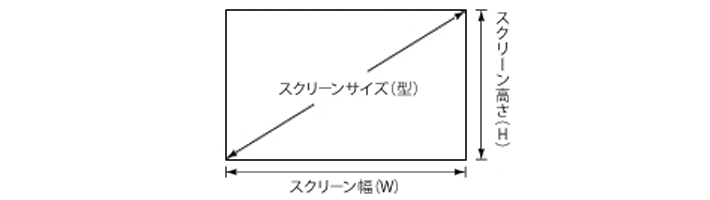

●アスペクト比16：9の場合

アスペクト比16：9の場合

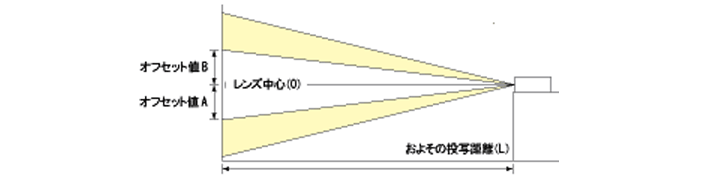

●床置き設置図

床置き設置図

仕様概要

商品名・型番		EH-TW7100
方式		3LCD方式
液晶パネルサイズ（対角）		0.61型ワイドポリシリコンTFT液晶パネル（16：9）
スクリーン解像度		4K（注）4K信号を入力し、4Kエンハンスメントテクノロジーによる4K相当の高画質で表示します。
液晶パネル画素数（横×縦×枚数）		1920×1080×3
入力対応解像度（最大）		4K
光出力（白の明るさ）（注1）（注2）		3,000lm（最大）
カラー光束（カラーの明るさ）（注3）		3,000lm（最大）
コントラスト比		100,000：1 （注4）
色再現性		フル10bitカラープロセッシング（約10億7000万色）

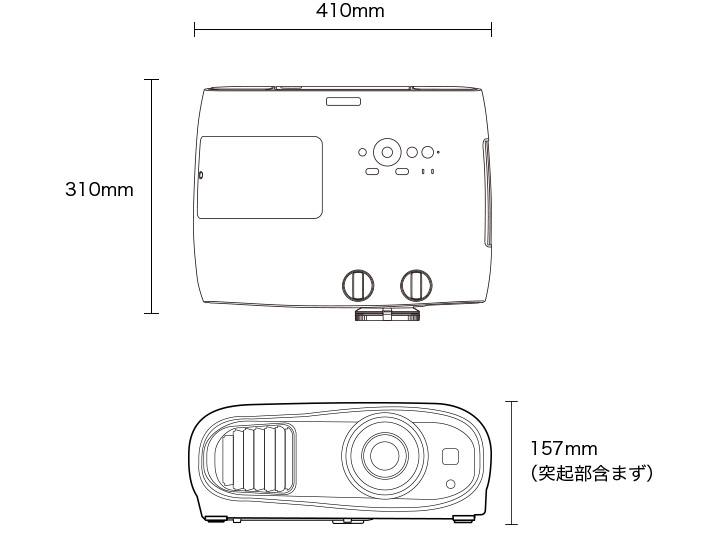

外形寸法（W×D×H）突起部含まず		410mm×310mm×157mm
質量		約6.9kg
投写レンズ		1.6倍マニュアルズームフォーカスレンズ F:1.49-1.77 f：18.2-29.2mm
スクリーンサイズ		40型～500型
映像入力端子		HDMI^® ×2(HDCP2.2）
制御入力端子		RS-232C、トリガーアウト、USBタイプB（mini-B）
USB		USBタイプA×1（2.0A給電専用端子）、 USBタイプA×1（注5）
音声入力端子		-
音声出力端子		ステレオミニジャック（ヘッドフォン）
対応解像度		対応解像度一覧
3D対応		フレームパッキング（注6）、サイドバイサイド、トップアンドボトム（注6）
Bluetooth^®		Bluetooth^® ver 3.0
		出力：Class2
		通信可能距離：約10m
		対応プロファイル：A2DP
		コンテンツ保護：SCMS-T方式著作権保護（SCMS-T）非対応のオーディオ機器への音声出力はできません。
		使用周波数：2.4GHz帯
		対応コーデック：SBC、Qualcomm^® aptX™audio
		3Dメガネ（Bluetooth^® 3DS Profile準拠）
スピーカー		10W×2
騒音レベル		24dB（最小）
光源		ランプ
動作温度		5℃～35℃（湿度20～80%、非結露）標高2286～3048mで使用する場合は5℃～30℃
電源		AC100V～240V ±10％ 50/60Hz
消費電力（明るさ切替「高」/ スタンバイ時）（注7）		406W/0.5W
同梱物		電源コード（3.0m）/自照式リモコン（電池付）/取扱説明書/保証書

（注1）出荷時における本製品全体の平均的な値を示しており、JISX6911:2021データプロジェクターの仕様書様式に則って記載しています。測定方法、測定条件については附属書Bに基づいています。
（注2）ISO/IEC21118:2020の基準で測定しています。
（注3）SIDにて規格化されたIDMS（International Display Measurements Standard）15.4に従って、測定しています。
（注4）2D映像視聴時でカラーモード「ダイナミック」、明るさ切替「高」、「オートアイリス」オンかつ、ズームがワイド端の時。
（注5）USB2.0に対応しています。ただし、USB対応機器全ての動作を保証するものではありません。
（注6）1080i 60Hz、1080p 50/60Hzには対応していません。
（注7）通信オフ時。

オプションについては「オプション」ページをご覧ください。

接続端子（製品背面）

■プロジェクター

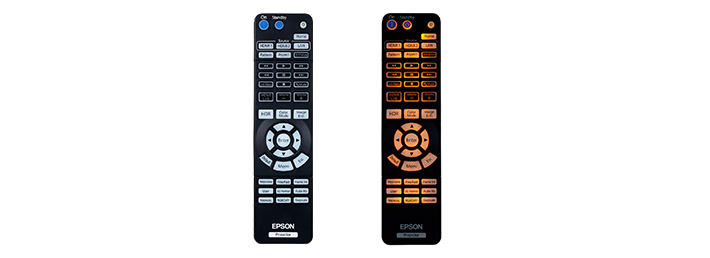

リモコン

対応解像度一覧

プロジェクターのパネル解像度より大きな解像度の信号を入力した時は、画質が劣化する場合があります。

PC

信号フォーマット	解像度 (Dot)		V Sync (Hz)	Dotclk (MHz)	HDMI^®
					RGB		YCbCr
					RGB		4:4:4		4:2:2		4:2:0
					8	10,12	8	10,12	8	10,12	8	10,12
VGA60	640	480	60	25.175	◯

SD

信号フォーマット	解像度 (Dot)		V Sync (Hz)	Dotclk (MHz)	HDMI^®
					RGB		YCbCr
					RGB		4:4:4		4:2:2		4:2:0
					8	10,12	8	10,12	8	10,12	8	10,12
SDTV (480i)	720	480	59.94	13.500	◯	◯	◯	◯	◯	◯
SDTV (576i)	720	576	50	13.500	◯	◯	◯	◯	◯	◯
SDTV (480p)	720	480	59.94	27.000	◯	◯	◯	◯	◯	◯
SDTV (576p)	720	576	50	27.000	◯	◯	◯	◯	◯	◯

HD

信号フォーマット	解像度 (Dot)		V Sync (Hz)	Dotclk (MHz)	HDMI^®
					RGB		YCbCr
					RGB		4:4:4		4:2:2		4:2:0
					8	10,12	8	10,12	8	10,12	8	10,12
HDTV (720p)	1280	720	50	74.250	◯	◯	◯	◯	◯	◯
HDTV (720p)	1280	720	59.94	74.176	◯	◯	◯	◯	◯	◯
HDTV (720p)	1280	720	60	74.250	◯	◯	◯	◯	◯	◯
HDTV (1080i)	1920	1080	50	74.250	◯	◯	◯	◯	◯	◯
HDTV (1080i)	1920	1080	59.94	74.176	◯	◯	◯	◯	◯	◯
HDTV (1080i)	1920	1080	60	74.250	◯	◯	◯	◯	◯	◯
HDTV (1080p)	1920	1080	23.98	74.176	◯	◯(注)	◯	◯(注)	◯	◯(注)
HDTV (1080p)	1920	1080	24	74.250	◯	◯(注)	◯	◯(注)	◯	◯(注)
HDTV (1080p)	1920	1080	29.97	74.176	◯	◯(注)	◯	◯(注)	◯	◯(注)
HDTV (1080p)	1920	1080	30	74.250	◯	◯(注)	◯	◯(注)	◯	◯(注)
HDTV (1080p)	1920	1080	50	148.500	◯	◯(注)	◯	◯(注)	◯	◯(注)
HDTV (1080p)	1920	1080	59.94	148.352	◯	◯(注)	◯	◯(注)	◯	◯(注)
HDTV (1080p)	1920	1080	60	148.500	◯	◯(注)	◯	◯(注)	◯	◯(注)

（注）HDRに対応しています。(HDRはHDR10とHLGをサポートします。)

4K

信号フォーマット	解像度 (Dot)		V Sync (Hz)	Dotclk (MHz)	HDMI^®
					RGB		YCbCr
					RGB		4:4:4		4:2:2		4:2:0
					8	10,12	8	10,12	8	10,12	8	10,12
4K (3840x2160)	3840	2160	23.98	296.703	◯	◯(注)	◯	◯(注)	◯	◯(注)
4K (3840x2160)	3840	2160	24	297.000	◯	◯(注)	◯	◯(注)	◯	◯(注)
4K (3840x2160)	3840	2160	25	297.000	◯	◯(注)	◯	◯(注)	◯	◯(注)
4K (3840x2160)	3840	2160	29.97	296.703	◯	◯(注)	◯	◯(注)	◯	◯(注)
4K (3840x2160)	3840	2160	30	297.000	◯	◯(注)	◯	◯(注)	◯	◯(注)
4K (3840x2160)	3840	2160	50	297.000							◯	◯(注)
4K (3840x2160)	3840	2160	59.94	296.703							◯	◯(注)
4K (3840x2160)	3840	2160	60	297.000							◯	◯(注)
4K (3840x2160)	3840	2160	50	594.000	◯		◯		◯	◯(注)
4K (3840x2160)	3840	2160	59.94	593.407	◯		◯		◯	◯(注)
4K (3840x2160)	3840	2160	60	594.000	◯		◯		◯	◯(注)
4K (4096x2160) (SMPTE)	4096	2160	23.98	296.703	◯	◯(注)	◯	◯(注)	◯	◯(注)
4K (4096x2160) (SMPTE)	4096	2160	24	297.000	◯	◯(注)	◯	◯(注)	◯	◯(注)
4K (4096x2160) (SMPTE)	4096	2160	25	297.000	◯	◯(注)	◯	◯(注)	◯	◯(注)
4K (4096x2160) (SMPTE)	4096	2160	29.97	296.703	◯	◯(注)	◯	◯(注)	◯	◯(注)
4K (4096x2160) (SMPTE)	4096	2160	30	297.000	◯	◯(注)	◯	◯(注)	◯	◯(注)
4K (4096x2160) (SMPTE)	4096	2160	50	297.000							◯	◯(注)
4K (4096x2160) (SMPTE)	4096	2160	59.94	296.703							◯	◯(注)
4K (4096x2160) (SMPTE)	4096	2160	60	297.000							◯	◯(注)
4K (4096x2160) (SMPTE)	4096	2160	50	594.000	◯		◯		◯	◯(注)
4K (4096x2160) (SMPTE)	4096	2160	59.94	593.407	◯		◯		◯	◯(注)
4K (4096x2160) (SMPTE)	4096	2160	60	594.000	◯		◯		◯	◯(注)

（注）HDRに対応しています。(HDRはHDR10とHLGをサポートします。)

3D

信号フォーマット	解像度 (Dot)		V Sync (Hz)	Dotclk (MHz)	3D フォーマット	HDMI^®
						RGB		YCbCr
						RGB		4:4:4		4:2:2		4:2:0
						8	10,12	8	10,12	8	10,12	8	10,12
HDTV (720p)	1280	720	60	148.500	フレームパッキング	◯	◯	◯	◯	◯	◯	◯	◯
				74.250	サイドバイサイド	◯	◯	◯	◯	◯	◯	◯	◯
				74.250	トップアンドボトム	◯	◯	◯	◯	◯	◯	◯	◯
HDTV (720p)	1280	720	59.94	148.500	フレームパッキング	◯	◯	◯	◯	◯	◯	◯	◯
				74.250	サイドバイサイド	◯	◯	◯	◯	◯	◯	◯	◯
				74.250	トップアンドボトム	◯	◯	◯	◯	◯	◯	◯	◯
HDTV (720p)	1280	720	50	148.500	フレームパッキング	◯	◯	◯	◯	◯	◯	◯	◯
				74.250	サイドバイサイド	◯	◯	◯	◯	◯	◯	◯	◯
				74.250	トップアンドボトム	◯	◯	◯	◯	◯	◯	◯	◯
HDTV (1080i)	1920	1080	60	148.500	フレームパッキング
				74.250	サイドバイサイド	◯	◯	◯	◯	◯	◯	◯	◯
				74.250	トップアンドボトム
HDTV (1080i)	1920	1080	59.94	148.500	フレームパッキング
				74.250	サイドバイサイド	◯	◯	◯	◯	◯	◯	◯	◯
				74.250	トップアンドボトム
HDTV (1080i)	1920	1080	50	148.500	フレームパッキング
				74.250	サイドバイサイド	◯	◯	◯	◯	◯	◯	◯	◯
				74.250	トップアンドボトム
HDTV (1080p)	1920	1080	24	148.500	フレームパッキング	◯	◯	◯	◯	◯	◯	◯	◯
				74.250	サイドバイサイド	◯	◯	◯	◯	◯	◯	◯	◯
				74.250	トップアンドボトム	◯	◯	◯	◯	◯	◯	◯	◯
HDTV (1080p)	1920	1080	23.98	148.500	フレームパッキング	◯	◯	◯	◯	◯	◯	◯	◯
				74.250	サイドバイサイド	◯	◯	◯	◯	◯	◯	◯	◯
				74.250	トップアンドボトム	◯	◯	◯	◯	◯	◯	◯	◯
HDTV (1080p)	1920	1080	60	297.000	フレームパッキング
				148.500	サイドバイサイド	◯	◯	◯	◯	◯	◯	◯	◯
				148.500	トップアンドボトム
HDTV (1080p)	1920	1080	59.94	297.000	フレームパッキング
				148.500	サイドバイサイド	◯	◯	◯	◯	◯	◯	◯	◯
				148.500	トップアンドボトム
HDTV (1080p)	1920	1080	50	297.000	フレームパッキング
				148.500	サイドバイサイド	◯	◯	◯	◯	◯	◯	◯	◯
				148.500	トップアンドボトム
