3LCD方式とは

プロジェクターが映像を投影する際の仕組みは、現在「液晶方式」と「DLP® 方式」の2種類が主流となっています。
エプソンの家庭用プロジェクターは液晶方式のうち、3枚の液晶ディスプレイ（LCD）を使って精緻に映像を再現する3LCD方式を全機種に採用。明るく美しい映像を投影できるのが特長です。

3LCD方式の3大メリット

1.全白だけではなくカラーが明るい

プロジェクターの明るさには2種類あります。全白の明るさと、カラーの明るさです。従来は全白の明るさだけで、プロジェクターの明るさの基準としていましたが、実際の映像で真っ白な画面というのはほとんどありませんので、カラーの映像を映した際の明るさというのが重要になります。
3LCD方式は、白もカラーも同じ明るさなのが特長です。だから、明るく見やすい映像を、環境光が明るい場所でも鮮明に映し出せます。

全白もカラーも明るい（イメージ）
有効光束（全白）2800lm
カラー光束 2800lm
全白は明るいがカラーは暗い（イメージ）
有効光束（全白）2800lm
カラー光束 720lm

2.高い色再現性と階調表現による自然な画像

光の3原色をR（赤）、G（緑）、B（青）それぞれのLCDで制御した後に再び色を合成する3LCD方式は、1ドットレベルで原色に忠実な色を再現します。繊細な階調表現が可能で、映像の中のグラデーション、特に暗部のグラデーションを自然に表現できます。

左：3LCDイメージ図　右：画素の拡大図

3.色に優しく映像をじっくりと楽しめる

3枚のLCDを使って色を表現しているため、スクリーン上でちらつきが発生せず、目に優しい画像を再現します。
また、3LCD方式は「カラーブレークアップ」と呼ばれる虹のような模様が現われることがありません。目に優しい映像を、じっくりと楽しめます。

カラーブレークアップのある映像
カラーブレークアップのない映像

3LCD方式の仕組み

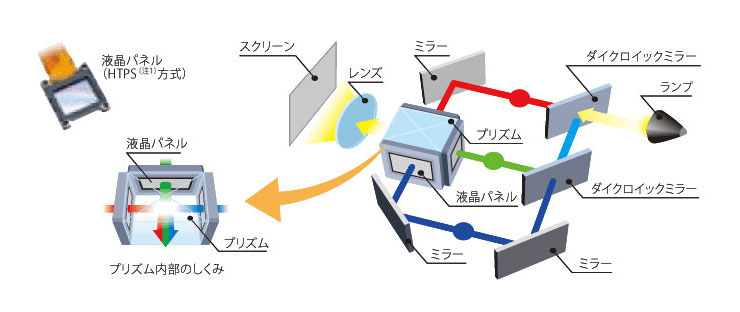

3LCD方式のプロジェクターは、まずランプから出た光を、赤・緑・青の3色（光の三原色）の光に分解し、それぞれに液晶パネル（HTPS（注1）方式）を一つずつ割り当てて透過させ、形と動きを与えます。分解された光は、プリズムで合成し、カラー映像のあらゆる色や動きを生み出します。つまり液晶パネルを3枚使った3LCDプロジェクターは、投写レンズからは既に合成されたフルカラーの映像を連続的に投写しています。この仕組みにより、明るく綺麗なカラー映像を映し出せるのです。

3LCDロゴ画像
3LCD方式の仕組みの説明図
  • （注1）HTPS（High Temperature Poly-Silicon：高温ポリシリコン）とは、小型、高画質の透過型液晶パネルです。

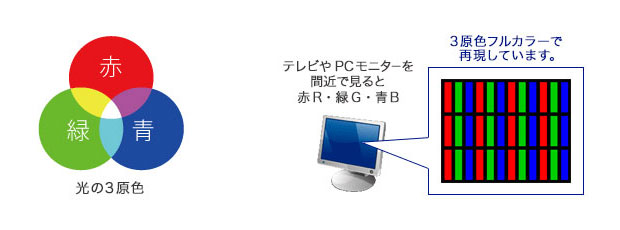

光の3原色とは

光の3原色とは、赤（R）緑（G）青（B）の3色のことで、3LCDプロジェクターは、他のモニターやデジタルカメラ、スキャナーなどの、光で色を表現する機器と同じく、これらの3色を混合することでフルカラーを再現しています。
