本体仕様

型番	L-4733A/AW
印刷方式	マイクロピエゾヘッド　ラテラルスキャン方式
インクタイプ	水性顔料インク
１フレームサイズ（リピート長）	334mm×914mm（印刷余白：奥5mm　手前5mm～14mm）
有効印刷領域（１リピート長）	315mm×914mm
ペーパーハンドリング	Roll to Roll
対応基材
紙系	上質紙、キャスト紙、アート紙
フィルム系	PET、PP、合成紙
基材厚	0.08mm～0.32mm^（注1）
ロール幅	最小幅80mm/最大334mm
最大装填ロールサイズ	100kg以内　1,000ｍ以内　直径600mm以内（76mm/3インチ紙管）
インターフェイス	ネットワーク接続（Ethernet 1000Base-T）^（注2）
電源仕様	３相　AC200V　30A　（最大電流50Ａ）^（注3）
消費電力	6kW
動作環境
温度	18～28℃
湿度	RH35～55%（非結露）
印刷推奨環境
温度	20～26℃
湿度	RH35～55%（非結露）
設置環境
温度	-10〜40℃
湿度	RH30～55%（非結露）
騒音	75dB以下（ブザー音：90dB〜80dB）

型番

L-4733A/AW

印刷方式

マイクロピエゾヘッド　ラテラルスキャン方式

インクタイプ

水性顔料インク

１フレームサイズ（リピート長）

334mm×914mm（印刷余白：奥5mm　手前5mm～14mm）

有効印刷領域（１リピート長）

315mm×914mm

ペーパーハンドリング

Roll to Roll

対応基材

紙系

上質紙、キャスト紙、アート紙

フィルム系

PET、PP、合成紙

基材厚

0.08mm～0.32mm^（注1）

ロール幅

最小幅80mm/最大334mm

最大装填ロールサイズ

100kg以内　1,000ｍ以内　直径600mm以内（76mm/3インチ紙管）

インターフェイス

ネットワーク接続（Ethernet 1000Base-T）^（注2）

電源仕様

３相　AC200V　30A　（最大電流50Ａ）^（注3）

消費電力

6kW

動作環境

温度

18～28℃

湿度

RH35～55%（非結露）

印刷推奨環境

温度

20～26℃

湿度

RH35～55%（非結露）

設置環境

温度

-10〜40℃

湿度

RH30～55%（非結露）

騒音

75dB以下（ブザー音：90dB〜80dB）

（注1）セパレーター・糊を含んだ厚さの合計値。基材厚0.1mm以下はロール幅200mm以上を使用ください。
（注2）SurePress使用時にはインターネット接続が必要となります。
（注3）電源投入時など瞬間的に50Aに達する場合がありますので本体用のブレーカーは、50A以上のものが必要になります。

印刷速度

	基材	2Pass	4Pass	6Pass	8Pass	16Pass
L-4733A及び L-4733AW カラーのみの印刷
紙系	8.2ｍ/分	5m/分	3.6m/分	2.8m/分	-
フィルム系	-	1.4m/分

基材

2Pass

4Pass

6Pass

8Pass

16Pass

L-4733A及び
L-4733AW
カラーのみの印刷

紙系

8.2ｍ/分

5m/分

3.6m/分

2.8m/分

フィルム系

1.4m/分

L-4733AW ホワイト印刷速度（フィルム）
	ホワイト印刷のみ	ホワイト+カラー印刷
表白印刷	裏白印刷
4Pass	5m/分	-	-
6Pass	3.6m/分
8Pass	2.8m/分
10Pass	-	1.5m/分（白4+カラー6）
12Pass	1.3m/分（白6+カラー6）
14Pass	1.1m/分（白8+カラー6）	1.2m/分（カラー8+白6）
16Pass	-	1.0m/分（カラー8+白8）

L-4733AW ホワイト印刷速度（フィルム）

ホワイト印刷のみ

ホワイト+カラー印刷

表白印刷

裏白印刷

4Pass

5m/分

6Pass

3.6m/分

8Pass

2.8m/分

10Pass

1.5m/分（白4+カラー6）

12Pass

1.3m/分（白6+カラー6）

14Pass

1.1m/分（白8+カラー6）

1.2m/分（カラー8+白6）

16Pass

1.0m/分（カラー8+白8）

（注）Passとはヘッドが印刷面（プラテン上）を移動する回数です。Passが増加するほど画質が向上します。

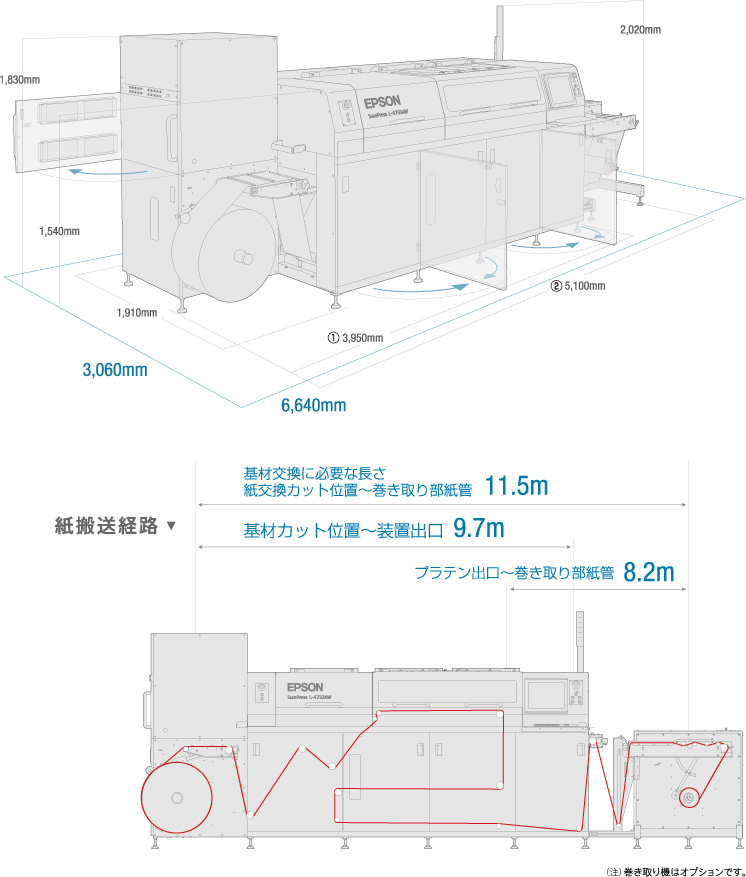

外形寸法、設置面積

幅	① 3,950mm（巻き取り機なし）（インクカートリッジカバー取っ手含む） ② 5,100mm（巻き取り機付き）（インクカートリッジカバー取っ手含む）　巻き取り機920mm（本体と巻き取り機の間390mm） ③ 5,300mm（AS-4000と巻き取り機付き）
奥行き	1,910mm（排気口/194mm・操作テーブル/264mm含む）本体のみ1,452mm 901mm（巻き取り機）
高さ	1,540mm（本体上面） 1,830mm（インクカートリッジ扉上面） 2,020mm（パイロットランプ上端）巻き取り機1,000mm
設置床面積	6,640mm×3,060mm
質量	本体：約1,690kg（巻き取り機含まず）巻き取り機：約180kg
床耐荷重	400kg/㎡

幅

① 3,950mm（巻き取り機なし）（インクカートリッジカバー取っ手含む）
② 5,100mm（巻き取り機付き）（インクカートリッジカバー取っ手含む）
　巻き取り機920mm（本体と巻き取り機の間390mm）
③ 5,300mm（AS-4000と巻き取り機付き）

奥行き

1,910mm（排気口/194mm・操作テーブル/264mm含む）本体のみ1,452mm
901mm（巻き取り機）

高さ

1,540mm（本体上面）
1,830mm（インクカートリッジ扉上面）
2,020mm（パイロットランプ上端）
巻き取り機1,000mm

設置床面積

6,640mm×3,060mm

質量

本体：約1,690kg（巻き取り機含まず）
巻き取り機：約180kg

床耐荷重

400kg/㎡
