製品スペック情報（販売終了品）
記載されている内容は、販売当時のものであり、一部販売が終了しているものがありますが、ご了承ください。
（注）：現行機種につきましてはこちらをご覧ください。
（注）：記載されている内容は、販売当時のものです。
L-4533A
L-4533AW
| 仕様概要 | ||
|---|---|---|
| 型番 | L-4533A/L-4533AW | |
| 印刷方式 | マイクロピエゾヘッド ラテラルスキャン方式 | |
| インクタイプ | 水性顔料インク | |
| 1フレームサイズ（リピート長） | 334mm×914mm （印刷余白：奥5mm 手前5～10mm） |
|
| 有効印刷領域（1リピート長） | 315mm×914mm | |
| ペーパーハンドリング | Roll to Roll | |
| 対応基材・素材 | 紙系 | 上質紙・キャスト紙・アート紙 |
| フィルム系 | PET、PP、合成紙 | |
| 基材厚 | 0.08～0.32mm（注1） | |
| ロール幅 | 最小80mm/最大334mm | |
| 外形寸法 （幅×奥行き×高さ） |
本体 | 3,788mm×1,847mm×2,016mm （巻き取り機含まず） |
| 巻き取り機 | 1,310mm×900mm×1,000mm | |
| 質量（注2） | 本体 | 約1,550kg（巻き取り機含まず） |
| 巻き取り機 | 約180kg | |
| 最大装填ロールサイズ | 100kg以内、かつ1,000m以内、 かつ直径600mm以内（76mm/3インチ紙管） |
|
| インターフェイス | ネットワーク接続（Ethernet 1000 Base-T）（注3） | |
| 電源仕様 | 3相 AC200V 30A （最大電流50A）（注4） |
|
| 消費電力 | 6kW | |
| 動作環境 | 温度 18～28℃ 湿度 RH35～55%（非結露） |
|
| 印刷推奨環境（注5） | 温度 20～26℃ 湿度 RH35～55%（非結露） |
|
| 設置環境 | 温度 -10～40℃ 湿度 RH30～55%（非結露） |
|
| 騒音 | 75dB以下 | |
| （注1） | セパレーター、糊を含んだ厚さの合計値。基材厚0.1mm以下はロール幅200mm以上をご使用ください。 |
| （注2） | 床耐荷重：400kg/m²以上。 |
| （注3） | SurePress使用ネットワーク環境でのインターネット接続が必須となります。 |
| （注4） | 電源投入時など瞬間的に50Aに達する場合がありますので本体のブレーカーは50A以上のものが必要になります。 |
| （注5） | 安定稼動のため、推奨環境でのご使用をおすすめします。 |

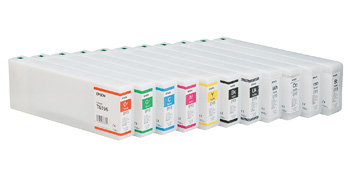

| インク | |||||
|---|---|---|---|---|---|
| インク名称 | L-4533A | L-4533AW | |||
| 装着カートリッジ数 | カートリッジ容量 | 装着カートリッジ数 | カートリッジ容量 | ||
| シアン・マゼンタ・イエロー・オレンジ・グリーン | C,M,Y,Or,Gr | 各2本 | 700ml | 各2本 | 700ml |
| ブラック（注2） | Bk | 2本 | 700ml | 2本 | 700ml |
| アンコーテッドブラック （注1）（注3） |
Uk | 2本 | 700ml | 2本 | 700ml |
| ホワイト | Wh | - | - | 2本 | 600ml |
| オーバープリントリキッド | Op | 2本 | 700ml | 2本 | 700ml |
| モイスチャーリキッド | Mo | 4本 | 350ml | 1本 | 700ml |
| ストレージリキッド | St | - | - | 1本 | 700ml |
| （注1） | アンコーテッドブラックインクは、コート処理されていない上質紙などに印刷した際に黒色が薄くならず、印刷できるインクです。 |
| （注2） | コート紙・フィルム用。 |
| （注3） | 上質紙用。 |
| 印刷速度 | ||||||
|---|---|---|---|---|---|---|
| L-4533A及び L-4533AW カラーのみ印刷 |
基材・素材 | 2Pass（注1） | 4Pass | 6Pass | 8Pass | 16Pass |
| 紙系 | 8.2m/分 | 5.0m/分 | 3.6m/分 | 2.8m/分 | - | |
| フィルム系 | - | - | - | 2.8m/分 | 1.4m/分 | |
| （注1） | 印刷済み基材への情報追い刷り、バーコード、QRコード印刷向け |
| L-4533AWホワイト印刷速度（フィルム） | ||||||
|---|---|---|---|---|---|---|
| 6Pass | 8Pass | 12Pass | 14Pass | 16Pass | ||
| ホワイト印刷のみ | 3.6m/分 | 2.8m/分 | - | - | - | |
| ホワイト+カラー印刷 | 表白印刷 | - | - | 1.3m/分 （白6+カラー6） |
1.1m/分 （白8+カラー6） |
- |
| 裏白印刷 | - | - | - | 1.2m/分 （カラー8+白6） |
1.0m/分 （カラー8+白8） |
|
| （注） | Pass数とはヘッドが印刷面（プラテン上）を往復する回数です。Pass数が増加するほど画質が向上します。（印刷速度は低下します。） |
- 外形寸法・設置面積
| 幅 | 5,098㎜（巻き取り機付き）（インクカートリッジカバー取手含まず） 巻き取り機920㎜（本体と巻き取り機の間390㎜） |
|---|---|
| 3,788㎜（巻き取り機なし）（インクカートリッジカバー取手含まず） | |
| 奥行き | 1,847㎜（排気口/196㎜・操作テーブル/199㎜含む） 本体のみ1,452㎜ |
| 巻き取り機900㎜ | |
| 高さ | 1,535㎜（本体上面） |
| 1,828㎜（インクカートリッジ扉上面） | |
| 2,016㎜（パイロットランプ上端） | |
| 巻き取り機1,000㎜ | |
| 設置床面積 | 6,632㎜×3,502㎜ |
| （注） | 巻き取り機はオプションです。 |
- 紙搬送経路

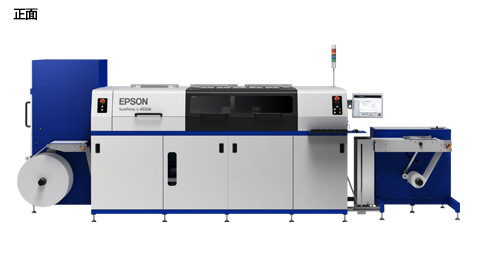

- 外観
-
