インライン測色ユニット

AS-4000 NEW
AS-4000

ラベル市場、
こんな困りごとはありませんか?

  • アナログ印刷機の技術者がリタイヤしちゃって、大弱り。
    急ぎの仕事ばかりなのに、色合わせに時間と手間を取られてしまう…
    やっと出来たインキで、またお客様からNGが出てしまった。

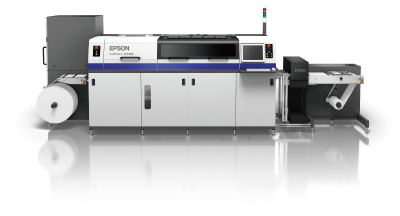

    SurePress+AS-4000なら、現物あわせでも、色見本からでも、
    簡単に同じ色を印刷できます。SurePressはグリーン、オレンジインク搭載で
    広い色域が再現でき、色合わせの工数を劇的に減らします。
  • デジタル印刷機の色合わせ、難しい事が多すぎて…
    もっと簡単にできないの?
    SurePress+AS-4000なら、印刷物の「見たまま」を自動でチェック・調整するので
    印刷→測色→色合わせを自動化。特別な知識は必要ありません。
    だれでも簡単に色合わせができます。

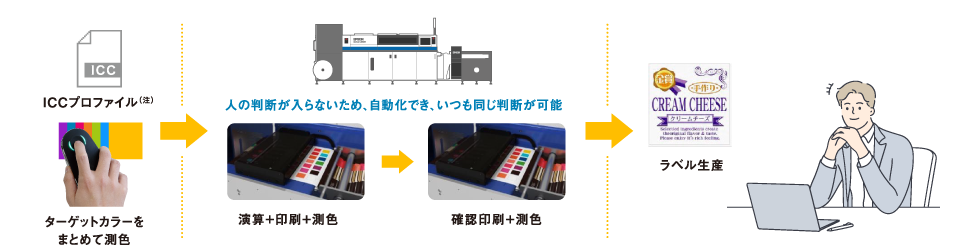

AS-4000でできること

  • ◎基材に応じたICCプロファイルを簡単・短時間で作成可能
  • ◎Pantone®、DICカラーガイドなどの色見本と
    同じ色が出せる
  • ◎印刷した色精度のチェックができる
人の判断が入らないため、自動化でき、いつも同じ判断が可能

AS-4000の特徴

SurePressに測色器をインライン搭載

色合わせを自動で、簡単に

SurePressに測色器をインラインで搭載し、色合わせを行えます。測色器を印刷機に搭載することで、印刷→測色→色合わせまでの工程を自動化。特別な知識を必要とせず、色調整を行えます。印刷物そのままをチェックするので、基材に応じたICCプロファイルを簡単・短時間で作成可能です。

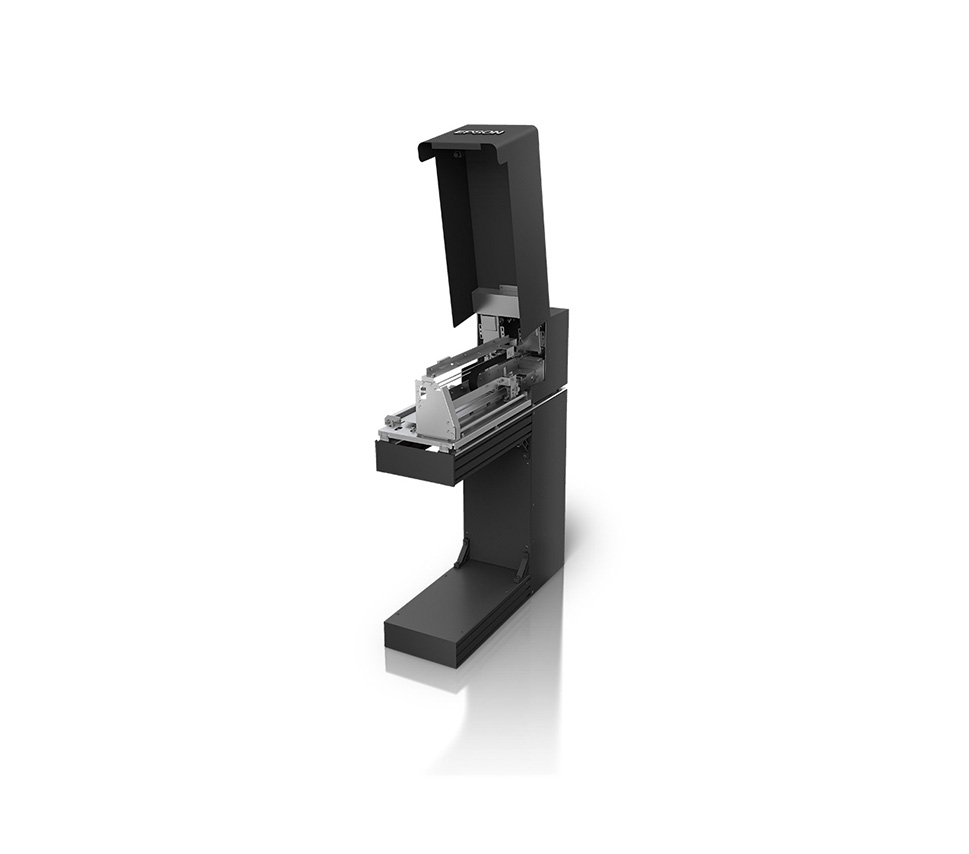

AS-4000

オプション対応機種:L-4733A/AW、L-4533A/AW、L-4033A/AWいずれも純正巻取り機搭載モデルのみ対応

AS-4000でできること

(注)ICCプロファイルは別途作成が必要です。

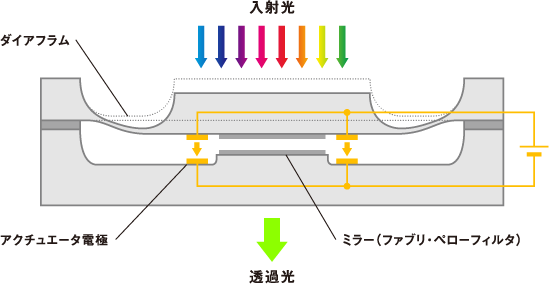

エプソン静電駆動型ファブリ・ペローチューナブルフィルターによるキャリブレーション機能

測色センサーに任意の波長を選択できるエプソン独自のMEMS分光デバイスを採用することにより、より正確な測色が可能です。

エプソン静電駆動型ファブリ・ペローチューナブルフィルターによるキャリブレーション機能

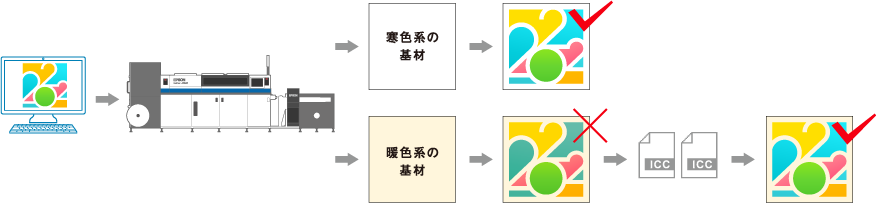

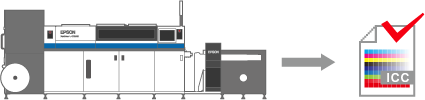

ICCプロファイルの作成

従来のような煩雑な手順(印刷したチャートをカットシートに切り出し→測色テーブルにセットし測色→専用ソフトでICCプロファイル生成)が一切不要で、特殊なスキルや経験を必要とする事なくICCプロファイルを作成。さらに外部で作成されたICCプロファイルをインポートして使用する事もできますので、他のデジタル印刷機との連携も可能です。

ICCプロファイルの作成

色合わせ手順

測色器を印刷機に搭載することで、印刷~測色~色合わせまでの工程を自動化

特色の色合わせ

予めDFE(デジタルフロントエンド)上に登録された特色を印刷・測色し、最終的な出力色を調整します。

特色の色合わせオススメの測色器はこちら! SD-10

印刷ジョブの特色精度チェック

特色のジョブを印刷する際に、ジョブで使用している特色について出力色をチェックします。チェックするタイミングは印刷前、印刷後、印刷の前後両方から選択できます。試し印刷と合わせてチェックすることで、本印刷の前に特色の再現精度を確認できます。また本印刷の前後にこの機能を使うことで、印刷前後の色の変化を確認できます。

印刷ジョブの特色精度チェック

印刷機の色精度チェック

専用のチャートを印刷することで印刷機自体のプロセスカラー精度をチェックします。

印刷機の色精度チェック

導入検討お客様向け専用webサイト

導入を検討しているお客様向けに、SurePressについての最新情報やオンラインセミナー等の情報を、わかりやすい動画で提供。登録会員のみ閲覧可能なので、他では公開できない詳細な情報を得ることが出来ます。いますぐご登録ください。

(注)弊社審査により、登録をお断りする場合もございます。ご了承ください。

登録はカンタン!こちらをクリック

仕様一覧

型番 AS-4000
オプション対応機種 L-4033A/AW、L-4533A/AW、L-4733A/AW
外観寸法 別途外観寸法図に準ずる
電源 印刷機本体から供給
温湿度環境条件
動作環境 温度
18~28℃
湿度 RH35~55%非結露
動作推奨環境 温度
20~26℃
湿度 RH35~55%非結露
保存環境 温度
-20~40℃
湿度 RH5~85%非結露
設置環境 温度
-10~40℃
湿度 RH30~55%非結露
輸送環境 温度
-20~60℃
湿度 RH5~90%非結露
測色対象 以下の粘着ラベル用紙
・上質紙
・キャスト紙
・コート紙
・フィルム(白色)
(注1)金属光沢のある基材、透明なフィルム基材、白色以外の基材は下地に白インクを塗布することで測色は可能ですが、色の再現制度が落ちる場合がございます。
(注2)上質紙、キャスト紙、コート紙など、紙基材は色の再現性から、8pass印刷を推奨します。
対応基材幅 80mm以上 330mm以下
測色方式 波長スキャンによるモノクロメーター方式
測色幾何条件 45°(照射)/0°(受光)
照明条件 環状照明、M1
測色径 φ7.6mm
測色項目 分光反射スペクトル(400~700nm、10nm間隔)
分光素子 EPSON静電駆動型ファブリ・ペローチューナブルフィルター
測色繰り返し精度 参考値:⊿E00平均<0.25 @BCRA Whiteタイル(5秒間隔で10回測定)
測色器差 参考値:⊿E00平均<0.8 @CⅡ2カラータイル12色(セントロイドに対して)
動作制御方式 印刷機本体による動作制御(本オプションはコントローラ非搭載)
紙送り方向測色位置制御 印刷機本体巻き取り機による紙送り中に、アイマークセンサがアイマークを検出することで測色位置に停止
紙幅放送測色位置制御 キャリッジによって測色センサーを紙幅方向にスキャン
(LGB(Leading Gray Bar)検出+タイミング固定方式)
定期交換部品、交換頻度 測色センサーおよび標準白色板(7年毎、セット交換)
本オプション単体重量 約80kg
耐荷重 400kg/㎡以上(印刷機を含めた値)
対応ソフトウエア Epson Edge Print Label

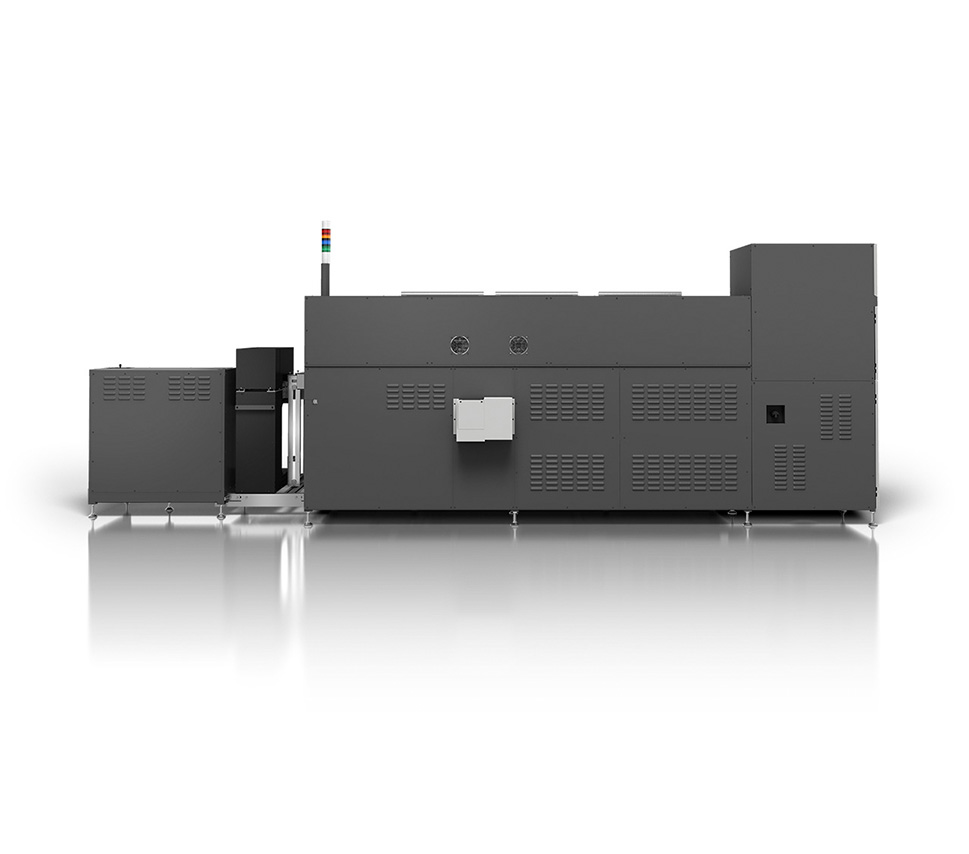

装置外観

SurePress本体への搭載形態(L-4733A/AWの場合)

SurePress本体への搭載形態

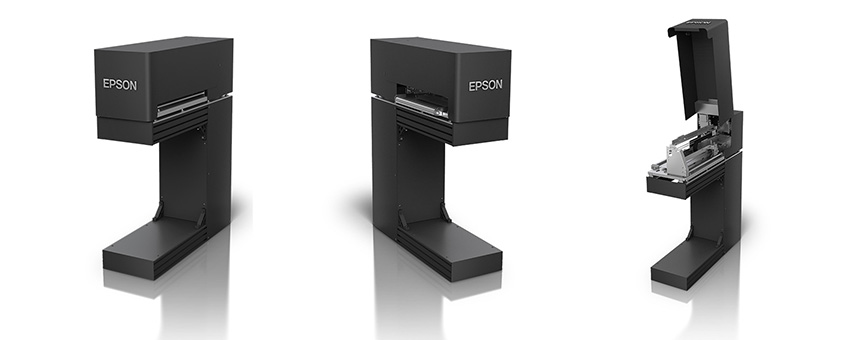

装置単体

装置単体

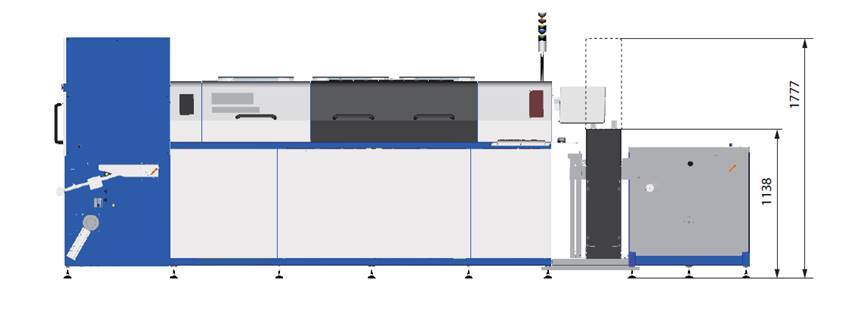

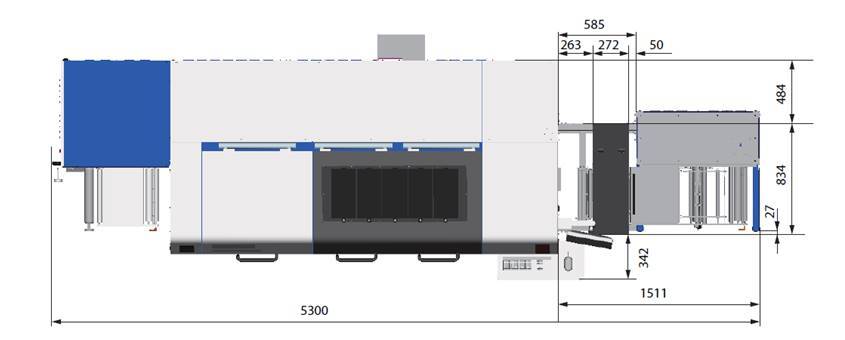

外形寸法

SurePress本体搭載時

本体搭載時
本体搭載時
