電話回線への接続イメージ

接続できる電話回線の種別

ひかり回線 デジタル回線(LAN/WAN/PBX) アナログ回線

アナログ電話回線に接続してご利用できます。
デジタル電話回線には直接接続はできません。

■加入電話

電話回線ポートと、複合機のLINEポートを接続します。

加入電話

■ひかり電話

ひかり電話対応機器の電話機(TEL)ポートと、複合機のLINEポートを接続します。
「ひかり回線は、オプションで、複数回線・複数電話番号が利用できます。複数回線・複数電話番号の使用についてをご覧ください。

(注) 機器の接続図は一例です。ご契約の内容・時期によって機器の種類や台数が異なります。
(注) ひかり電話回線(IP電話、VoIP回線)では、スーパーG3(33.6kbps)で通信すると通信エラーになることがあります。この場合は、回線業者へお問い合わせください。また、複合機の設定を下記に変更することで、改善することがあります。「ファクス通信モード」＝「33.6kbps(スーパーG3)」→「14.4kbps(G3)」

ひかり電話

■INSネット64(ISDN)

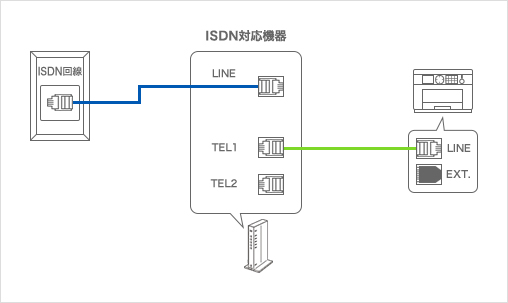

ISDN対応機器の電話機(TEL)ポートと、複合機のLINEポートを接続します。

ISDNは、標準で2回線付いてきます。またオプションで、複数電話番号が利用できます。電話機ポートをポート1しか使わない場合は、ポート2の着信は無効にしてください。複数回線・複数電話番号の使用についてをご覧ください。

INSネット64(ISDN)

■構内交換機(PBX)

PBXから出したアナログ回線と、複合機のLINEポートを接続します。
PBXのデジタル回線には接続できません。PBXを設置した業者に相談のうえ、アナログ回線を準備(アダプターで変換/主装置より直接配線)してもらってください。

PBX回線に接続の場合は、複合機をPBX設定に変更してご利用ください。
<設定>
・接続回線＝構内交換機(PBX)
・外線発信番号=使用する「0」
(外線発信番号が「0」の場合の例)
<使い方>
・アドレス帳の登録、直接ダイヤルで送信の場合は、電話番号の先頭に「#」を付けて登録・ダイヤルします。
先頭の「#」は登録された番号に変換してダイヤルされ、PBXダイヤルトーンと外線ダイヤルトーンの両方を検出してダイヤルしますので、誤接続を防止できます。

構内交換機(PBX)

■ADSL

スプリッターの電話機(TEL)ポートと、複合機のLINEポートを接続します。

ADSL

外付け電話機の取りつけ

一つの電話回線で、ファクスと電話を両方利用するとき、または、手動送信・手動受信をするときは、外付け電話機を複合機のEXT.ポートに接続してください。
同じ回線に複合機と並列で接続すると(ブランチ接続)、複合機も電話機も正常な動作ができなくなります。

接続できる外付け電話機
・アナログ電話機。
・ファクス機能付き電話機は、ファクス機能を無効にしてから接続してください。
・留守番電話機能を使うときは、複合機の設定は、「電話優先の自動切替」でご利用ください。
・外付け電話機のナンバーディスプレイ機能を使う時は、複合機の設定は、「電話優先の自動切替」でご利用ください。「ファクス優先の自動切替」では、外付け電話機のナンバーディスプレイ機能は使えません。

外付け電話機の取りつけについて

設定項目
受信モード 呼び出し回数　 電話呼び出し回数
「ファクス優先の自動切替」 ファクス/電話自動切替 0 回 8 回
「電話優先の自動切替」 自動 8 回 -

複数回線・複数電話番号の使用(ひかり電話/INSネット64)

「ひかり電話」「INSネット64」は、追加回線・追加番号のサービス契約と対応機器(TA)の設定で、複数回線、複数電話番号での使用ができます。

回線数と番号数 契約 初期設定動作 ファクスの使い方例
ひかり電話 INSネット64 着信 発信 同時通話 ファクス専用 ファクスと電話で利用
1回線1番号 標準 ― 電話1と電話2が同時/交互に鳴り、先に取った方で通話ができる。 電話1と電話2のいずれからもできる。 1回線なので同時通話はできない。一方の電話で通話中は、他方の電話では発着信はできない。 ファクス専用で使う。 複合機のファクス電話自動切替モードで、電話とファクスで切替使用する。
1回線2番号 マイナンバー(追加番号) 番号1にかかってくると電話1を鳴らし、番号2にかかってくると電話2を鳴らす。 ー ファクスと電話の電話番号を分けて使用する。
2回線1番号 Wチャンネル(追加回線) 標準 電話1と電話2が同時/交互に鳴り、先に取った方で通話ができる。 2回線なので同時通話ができる。一方の電話で通話中も、他方の電話で発着信ができる。 ファクス使用量が多いので2回線2台/2回線1台2ポート運用する。 ー
2回線2番号 マイナンバー(追加番号)と Wチャンネル(追加回線) iナンバー（追加番号） 番号1にかかってくると電話1を鳴らし、番号2にかかってくると電話2を鳴らす。 ー ファクスと電話の電話番号を分けて使用する。

（1）ファクス専用で使う。

ファクス専用で使う。 ファクス専用で使う。
ひかり電話/ISDN対応機器の設定例
対応機器のポート 電話番号 通知番号(注1) 着信番号(注2)
TEL1 03-XXXX-1111 通知する 着信する
TEL2 03-XXXX-1111 通知する 着信しない(注3)

(注1) 発信したときに、相手に通知する発信元番号の設定。
(注2) その番号で着信した時に、そのポートで着信する/しないの設定。
(注3)ポートTEL1のみでポートTEL2に何も接続しない場合は、ポートTEL2を「着信しない」に設定します。

（2）複合機のファクス電話自動切替モードで、電話とファクスで切替使用する。

複合機のファクス電話自動切替モードで、電話とファクスで切替使用する。

ひかり電話/ISDN対応機器の設定例
対応機器のポート 電話番号 通知番号(注1) 着信番号(注2)
TEL1 03-XXXX-1111 通知する 着信する
TEL2 03-XXXX-1111 通知する 着信しない(注3)

(注1) 発信したときに、相手に通知する発信元番号の設定。
(注2) その番号で着信した時に、そのポートで着信する/しないの設定。
(注3)ポートTEL1のみでポートTEL2に何も接続しない場合は、ポートTEL2を「着信しない」に設定します。

（3）追加番号契約して、電話とファクスの電話番号を分けて使用する。

(注)1回線の場合は、同時通話・通信はできません。

追加番号契約して、電話とファクスの電話番号を分けて使用する。

ひかり電話/ISDN対応機器の設定例
対応機器のポート 電話番号 通知番号(注1) 着信番号(注2）
TEL1 03-XXXX-1111 通知する 着信する
03-XXXX-2222 通知しない 着信しない
TEL2 03-XXXX-1111 通知しない 着信しない
03-XXXX-2222 通知する 着信する

(注1）発信したときに、相手に通知する発信元番号の設定。
(注2）その番号で着信した時に、そのポートで着信する/しないの設定。

（4）ファクス使用量が多いので2回線2台/2回線1台2ポート運用する。

(注)2回線の場合は、同時通話・通信ができます。

■(4)-1 接続・運用方法（2回線2台）

複数回線・複数装置で利用する場合は、下記のように接続・運用します。

接続・運用方法（2回線2台）

ひかり電話/ISDN対応機器の設定例
対応機器のポート 電話番号 通知番号(注1) 着信番号(注2）
TEL1 03-XXXX-1111 通知する 着信する
TEL2 03-XXXX-1111 通知する 着信する

(注1）発信したときに、相手に通知する発信元番号の設定。
(注2）その番号で着信した時に、そのポートで着信する/しないの設定。

装置の呼出回数設定と運用手順は、下記のようにすると効率よく送受信ジョブを処理できます。
装置 装置の「呼出回数」設定 運用手順
装置1 1回 主に受信で使う
装置2 3回 主に送信で使う

（注）ひかり電話/ISDN回線は、着信時に2ポート同時に呼び出しされますので、2台同時に着信しないように装置の呼出回数に差をつけます。

■(4)-2 接続・運用方法（2回線 1台2ポート）

複数回線・増設G3ファクスボードオプション付きの装置では、下記のように接続・運用します。

接続・運用方法（2回線 1台2ポート）

ひかり電話/ISDN対応機器の設定例
対応機器のポート 電話番号 通知番号(注1) 着信番号(注2）
TEL1 03-XXXX-1111 通知する 着信する
TEL2 03-XXXX-1111 通知する 着信する

(注1）発信したときに、相手に通知する発信元番号の設定。
(注2）その番号で着信した時に、そのポートで着信する/しないの設定。

装置の呼出回数設定は、下記のように設定します。
装置のLINEポート 装置のLINEポートの「呼出回数」設定
LINE1 1回
LINE2 3回

（注）ひかり電話/ISDN回線は、着信時に2ポート同時に呼び出しされますので、2台同時に着信しないように装置の呼出回数に差をつけます。

装置は、下記の条件で自動的にLINEポート選択を行いますので、運用手順に依存せず効率よく送受信ジョブを処理します。
装置のLINEポートの状態 送信する装置のLINEポート
LINE1＝空 → LINE1から送信
LINE1＝話 / LINE2＝空 → LINE2から送信

複数回線の使用(加入電話)

■代表取扱サービスについて

複数本の電話回線を一つの電話番号で発着信させるには、電話回線の代表取扱サービス契約を利用します。

＜代表取扱サービスとは＞

複数本の電話回線を1つのグループに組むことで、代表親番号による発着信がすべての電話回線で可能となります。
代表親番号の電話回線が通信中の場合でも、子番号の空いている回線で着信に応答できるので、着信のつながりにくさを解消できます。

着信の動作

一般的な順次サーチ方式の代表取り扱いサービスの場合は、下記の条件で各回線に着信します。

回線の状態 着信する回線
親回線＝空 → 親回線に着信
親回線＝話 / 子回線1＝空 → 子回線1に着信
親回線＝話 / 子回線1＝話 / 子回線2＝空 → 子回線2に着信
発信の動作

全ての回線からの発信の「発信元番号」は、代表親番号で相手に通知することができます。

■接続・運用方法（2～3回線・2～3台）

複数回線・複数装置で利用する場合は、下記のように接続・運用します。

接続・運用方法（2～3回線・2～3台）

運用手順は、下記のようにすると効率よく送受信ジョブを処理できます。

装置 運用手順
装置1 主に送信として使う。
装置2 送受信で使う。
装置3 主に受信として使う。

■接続・運用方法（2～3回線・1台2～3ポート）

複数回線・増設G3ファクスボードオプション付きの装置では、下記のように接続・運用します。

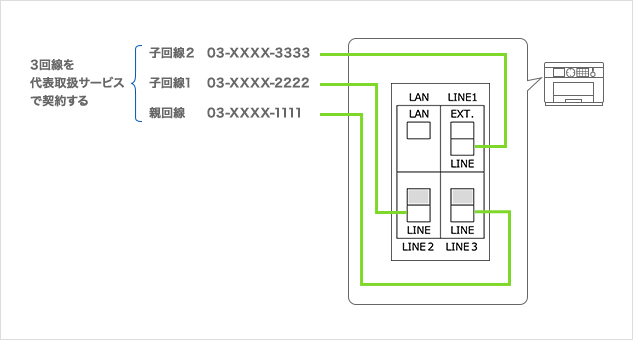

接続・運用方法（2～3回線・1台2～3ポート）

装置は、下記の条件で自動的にLINEポート選択を行いますので、運用手順に依存せず効率よく送受信ジョブを処理します。

装置のLINEポートの状態 送信する装置のLINEポート
LINE1＝空 → LINE1から送信
LINE1＝話 / LINE2＝空 → LINE2から送信
LINE1＝話 / LINE2＝話 / LINE3＝空 → LINE3から送信
