Arm®

S1C31 Family

エプソンS1C31 Familyは、CPUコアに採用した汎用性の高いArm® Cortex®-M0+プロセッサーに、音声信号処理・画像信号処理技術、また長年にわたる表示技術開発など、技術・経験を生かした機能を搭載することにより、お客様に使いやすい特徴ある製品をお届けします。 具体的には、給湯器リモコン・警報機・電子錠など家電・住設向けに音声作成PCツールと合わせて初めての音声ガイド搭載でも簡単に実現できる「音声マイコン」、FA機器などに最適な高解像度のLCD液晶ドライバを内蔵した「105℃温度保証対応 液晶ドライバー内蔵マイコン」、太陽下などでも鮮明な表示と低消費電力が特長であるメモリ液晶を対象に駆動に必要な電源生成回路とRGBインタフェース、グラフィック処理回路を１チップに内蔵した「メモリ液晶制御マイコン」などをラインアップしております。 また、エネルギー効率に優れた Cortex®-M0+プロセッサーとエプソン独自の超低リークプロセスおよび回路技術で構築・製造されるS1C31 Familyは高機能化と電池の長寿命化の両面で貢献します。

ArmおよびCortexは、Arm Limited（またはその子会社）のUSまたはその他の国における登録商標です。 All rights reserved.


S1C31 Familyの概要とシリーズ別の特長を解説した「マイクロコントローラの製品概要資料」

下記のようなS1C31 Familyの詳細資料がダウンロードできます


詳しい内容を見る

製品ラインアップ

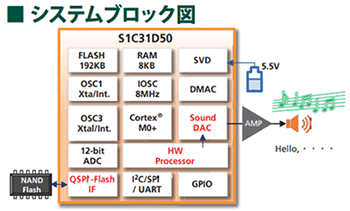

■音声マイコン

2ch音声再生、話速変換、ピッチ変換など、CPU負荷なしで実行できるよう、音声処理専用プロセッサを内蔵したシリーズ。
音声作成PCツールと合わせて、初めて音声を搭載す場合でも、簡単に実現が可能です。

音声マイコンの特長などがわかる概要資料や評価ボードのお問い合わせ

ステイタス 機種名 特徴 出荷形態 最大 動作周波数 Flash RAM データ
シート		 マニュアル マニュアル
正誤表
MP S1C31D50 スピーカー音声再生
2chミキシング再生
話速変換
メモリ自己診断		 TQFP12-48
QFP13-64
TQFP14-80
QFP15-100		 16MHz 192KB 8KB
(＋14KB可）
 S1C31D50/D51データシート
1,372KB		 S1C31D50/D51テクニカルマニュアル
13,578KB		 -
MP S1C31D51 スピーカー音声再生
ブザー音声メロディー再生
2chミキシング再生
話速変換
メモリ自己診断		 TQFP12-48
QFP13-64
TQFP14-80
QFP15-100		 10KB
(＋12KB可）
MP S1C31D41 スピーカー音声再生
ブザー音声メロディー再生
2chミキシング再生
話速変換
音声ピッチ変換
メモリ自己診断
±1%精度内蔵発振＠(0-85℃)		 TQFP12-32
TQFP12-48
QFP13-64		 96KB 8KB
(＋18KB可）		 S1C31D41テクニカルマニュアル
12,565KB

ターゲットアプリケーション：給湯器リモコン、火災警報器、電子錠、ヘルスケア機器、家電、音声案内を伴う電子機器など

ST(ステイタス）：MP（量産中）/UD（開発中）

リファレンスデザイン
音声MCU
音声LSI

S1C31D41のご紹介


エプソン音声作成PCツール

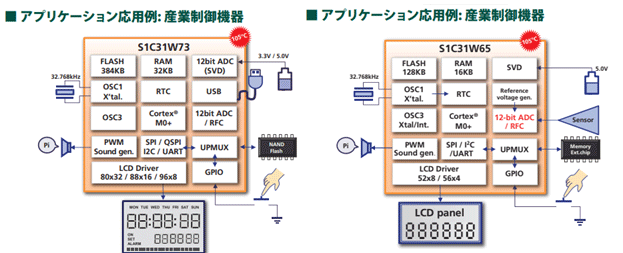

■105℃温度保証対応 液晶ドライバ内蔵マイコン*1

高解像度のLCD液晶ドライバを内蔵し、105℃温度補償、低消費電力を実現したシリーズ。表示付きのモバイル機器に最適です。

液晶ドライバ内蔵マイコンの特長などがわかる概要資料や評価ボードのお問い合わせ

ステイタス 機種名 特徴 出荷形態 最大
動作周波数		 Flash RAM データ
シート		 マニュアル マニュアル
正誤表
MP S1C31W65 105℃温度保証対応LCDドライバ
56×4/52×8		 TQFP14-100 20.5MHz 128KB 16KB S1C31W74データシート
712KB		 S1C31W65テクニカルマニュアル
11,928KB		 -
MP S1C31W73 105℃温度保証対応LCDドライバ
96x16/88x24/80x32 		QFP21-216
chip		 33MHz 384KB 32KB S1C31W74データシート
983KB		 S1C31W73テクニカルマニュアル
14,430KB

-
MP S1C31W74 LCDドライバ
88x16/80x24/72x32		 VFBGA8H-181
chip		 20.5MHz 512KB 128KB S1C31W74データシート
602KB		 S1C31W74テクニカルマニュアル
13,727KB

-

*1：S1C31W74は、-40℃〜85℃対応
ターゲットアプリケーション：産業・FA機器、ウェアラブル機器(スポーツウォッチ、ヘルスケア)、OA機器(ラベルライタ)、各種コントロールパネルなど液晶表示付き電子機器

ST(ステイタス）：MP（量産中）/UD（開発中）

S1C31W65詳細は技術文書を参照ください。

S1C31W73詳細は技術文書を参照ください。


S1C31W65

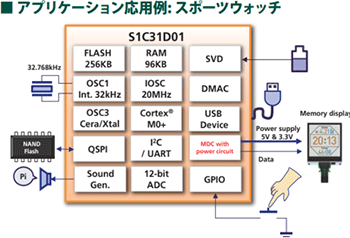

■メモリ液晶制御マイコン(メモリ液晶インタフェース・グラフィックコントローラ内蔵)

メモリ液晶インタフェース・グラフィックコントローラ、低電力メモリディスプレイ昇圧回路を内蔵、Wearable機器など、太陽下など屋外の明るい場所で使用されるアプリに最適です。

メモリ液晶制御マイコンの特長などがわかる概要資料や評価ボードのお問い合わせ

ステイタス 機種名 特徴 出荷形態 最大
動作周波数		 Flash RAM データ
シート		 マニュアル マニュアル
正誤表
MP S1C31D01 メモリ液晶インタフェース
グラフィックコントローラ		 WCSP96
TQFP14-80
VFBGA5H-81
Chip		 20.5MHz 256KB 96KB S1C31D01データシート
567KB		 S1C31D01テクニカルマニュアル
14,579KB		 -

ターゲットアプリケーション：Wearable機器（採用例：GPS Sports Watch、ダイビング、ゴルフナビ、ヘルスケア、スカイダイビング等
*太陽下など屋外の明るい場所で使用されるアプリに最適です。）

マイクロコントローラを変えずに、メモリディスプレイ/メモリインピクセル(MIP: Memory-In-Pixel)液晶駆動をご検討のお客様は、メモリディスプレイコントローラ(MDC) S1D13C00を参照ください。

ST(ステイタス）：MP（量産中）/UD（開発中）


メモリディスプレイコントローラ（MDC）紹介動画



メモリディスプレイコントローラの開発評価ボードの貸し出し・お問い合わせ
