音声ガイドMCU(音声合成・再生MCU)

エプソンが目指すのは、簡単、便利な音声ガイドソリューション。スタジオ録音不要で、高音質かつ高圧縮なアルゴリズムを搭載した音声ICにより、暮らしの安心・安全・快適を演出します。音声再生用ハードウェア搭載 Arm® Cortex®-M0+MCUにより省スペース化が実現可能になります。

音声ガイドMCU(音声合成・再生MCU)の特長

特長1  CPUリソースなしで、音声再生可能

専用HW processorが実行

CPUリソースなしで、音声再生可能

ソフトウエア音声処理のように

  • ソフトウエア処理不足が生じず、音声がとまらない
  • 音声再生中、ソフトウエアの制限が生じない
  • 多くの評価をする必要がない。

(例: 音声再生 x ソフト処理条件)

特長2   エンドユーザー個人個人が聞き取りやすい

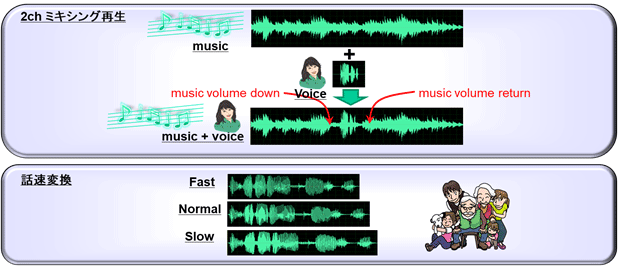

  • リアルタイム話速変換/ピッチ(声の高さ)変換
    エンドユーザー個人個人への聞き取りやすさ提供
  • 高級感を演出する2chミキシング再生
    バックグラウンドミュージックを流しながら、音声再生可能

エンドユーザー個人個人が聞き取りやすい



S1C31D41のご紹介
S1C31D51のご紹介

特長3  音声データの準備が簡単

音声作成PCツール

初めてでも簡単に使えるシンプルなユーザーインターフェース
変更、追加が容易 (頻繁な/緊急時に最適)
スタジオ録音費用など、外部支払いコスト不要
録音してあるwavファイルをツール内に容易に取り込み可能

エプソン音声作成PCツール

特長3 音声データの準備が簡単

特長4  音声機能の実装が簡単

音声作成ツール上の音声フレーズ番号を、IC上の専用Registerに指定するだけで、再生音声の設定が完了。

ツール上の設定情報(フレーズ構成、接続、Delay情報等)は、センテンス情報としてSound ROMの中に格納される。
発話内容の変更があっても、番号に変更がなければ、SW変更の必要なし

特長4 音声機能の実装が簡単

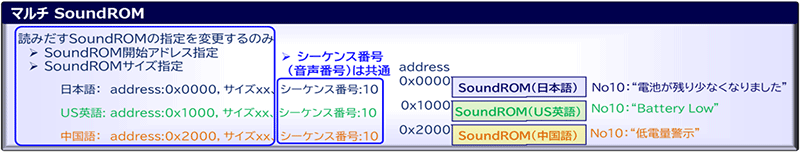

特長5  言語拡張が容易

  • 12言語サポート エプソン音声作成PCツール
  • マルチSoundROMで、拡張が容易
エプソン音声作成PCツール

特長5 言語拡張が容易

特長5 言語拡張が容易


12言語の音声再生サンプル

特長6  音声メモリサイズ小

  • 高音質高圧縮音声アルゴリズム
    同じサンプリング周波数(16kHz)では、1/4サイズに
    8kHzサンプリング周波数と比較しても、2/3サイズに
    多くの音声データ、長いミュージックの搭載が可能に 複数言語の搭載が可能に

特長6 音声メモリサイズ小

特長7  ブザーで音声ガイド/メロディー再生

  • 製品要求により出力モードが選択可能
    スピーカー
    ブザー

特長7 ブザーで音声ガイド/メロディー再生

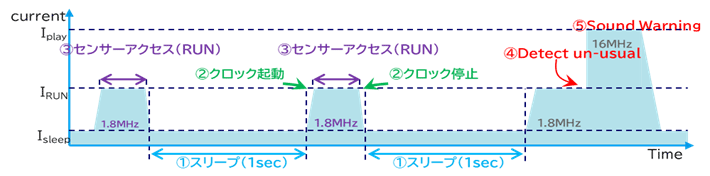

特長8  ロングバッテリーライフ

  • 低消費スリープ電流
  • 高速内蔵クロック立ち上がり/立下り
  • 低消費RUN電流

特長8 ロングバッテリーライフ

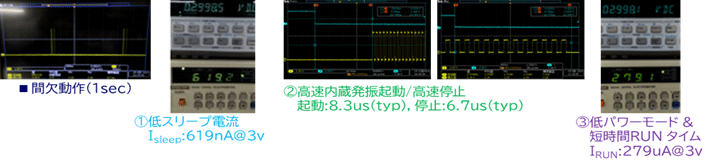

特長8 ロングバッテリーライフ2

音声MCU警報機リファレンスデザインデモ動画
リファレンスソフトウェア説明動画

音声ガイドMCU製品ラインアップ

  S1C31D50 S1C31D51 S1C31D41
ステイタス MP MP MP
ダウンロード S1V31D50/51/41 データシート
1,372KB
Flash

192KB(プログラム、音声共用)

 96KB(プログラム、音声共用)
RAM

8KB
(HW Processor非使用時+14KB)

 10KB
(HW Processor非使用時+12KB)

8KB
(HW Orocessor非使用時+18KB)
内蔵発振 16/8/4MHz(typ) 1% with 32kHz external-OSC 16/8/4MHz(typ) 1% with 32kHz external-OSC
16/8/4MHz(typ) ±1%@Ta=0~85℃
HW Processor

ver1.00

 ver2.00 ver3.00
音声再生アルゴリズム EOV(エプソン独自高圧縮高音質フォーマット) / 16bit PCM
再生チャネル数 2チャンネルミキシングサポート(例 Ch.0:音声, Ch.1:BGM)
サンプリング周波数

15.625kHz, (バックグラウンドミュージックにも最適)
ビットレート

EOV:16/24/32/40 kbps

 EOV:16/24 kbps
マルチSoundROM 多言語対応等、複数の独立した音声ROMデータを保存可能

ギャップレス再生

supported

 supported

ボリューム変更

supported(0db to -63.0db:0.5db step, silence)

リピート回数設定

supported(1回 to 254回, ストップコマンドまでリピート)

話速変換

75% - 125% (5% step) Ver1.00

 75% - 125% (5% step) Ver2.00

音声ピッチ変換

-

 75% - 125% (5% step)

トーン生成

-

 supported

ブザー音声

-

 supported
Serial Interface

SPI(3ch), UART(3ch), I2C(3ch), QSPI(1ch)
ADC 12bit(max 8 port) 12bit(max 8port,1portは温度センサで使用)
Supply Voltage Detector VDD: 28値(1.8～5.0 V) / 外部電圧: 32値(1.2～5.0 V)
DMA 4ch (Memory ⇔ Memory, Memory ⇔ Peripheral)
Resistance Frequency Converter

抵抗型センサA/D変換、CR発振24ビットカウンタ
Timers 16bit Timer(8ch), 16bit PWM(2ch), WDT, RTC
Power Supply 1.8V～5.5V VDD / 3.3v SPI-Flashインターフェース専用
Flash Programming 2.4 ～ 5.5 V 2.2 ～ 5.5 V
Power Consumption
- Standard Mode
- Low Power Mode
- SLEEP, RTC

 RUN:250uA/MHz (internal:1.8v) max 16MHz RUN:150uA/MHz (internal:1.2v) max 1.8MHz
SLEEP:0.46uA, RTC mode:0.95uA

 RUN:215uA/MHz(internal:1.8v) max 16MHz
RUN:130uA/MHz(internal:1.2v) max 1.8MHz
SLEEP:0.34uA, RTC mode:0.90uA
Package

P-TQFP048-0707-0.50(0.5mm pitch)
P-LQFP064-1010-0.50(0.5mm pitch)
P-TQFP080-1212-0.50(0.5mm pitch)
P-LQFP100-1414-0.50(0.5mm pitch)

 P-TQFP032-0707-0.80(0.8mm pitch)
P-TQFP048-0707-0.50(0.5mm pitch)
P-LQFP064-1010-0.50(0.5mm pitch)

IEC-60730

 Supported by sample software

音声ガイドMCUの仕様書ダウンロード

各製品の詳細情報ページへ

音声ガイドMCUの評価環境

S1C31D50開発・評価ボード

S1C31D51開発・評価ボード

S1C31D51開発・評価ボード

S1C31D41開発・評価ボード

MACアドレス確認ツールZIP

音声ガイドMCU開発・評価キットについては、弊社営業窓口まで、お問い合わせください
