ディスプレイコントローラ

高速描画と低消費電力の両立を実現

エプソンの表示コントローラ(LCDC)は、メインCPUの描画時の負荷を軽減し、独自の画像処理エンジンによる高速描画と業界トップクラスの低消費電力を実現します。LCDパネルだけでなく、メモリディスプレイおよびNTSC/PAL規格テレビなど多様な表示デバイスに対応した製品ラインアップを取り揃えており、組込み機器、携帯端末、車載機器などのアプリケーションにおいて最適なソリューションを提供します。

LCDCの紹介


関連情報

外部リンク

※表示コントローラ(LCDC)のテクニカルマニュアルや関連するドキュメント、 サンプルソフトウェアなどの最新の情報につきましては英語版詳細ウェブサイトをご覧ください。

製品ラインアップ

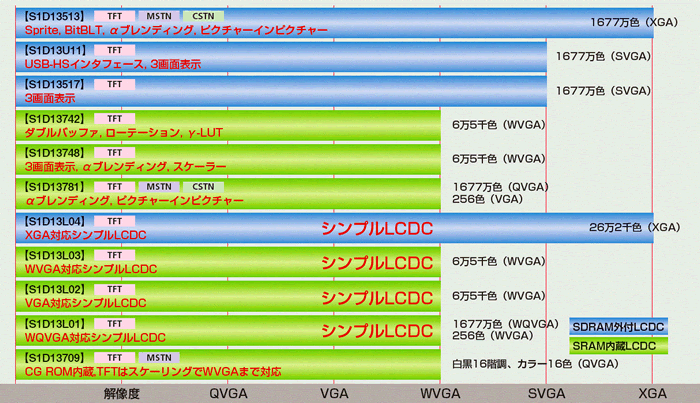

ディスプレイコントローラ 製品ラインアップ

表示コントローラ(LCDC)スペック一覧 S1C33L17 テクニカルマニュアル

LCDCの紹介 LCDCの紹介


LCDCの製品概要資料やカラー化・高解像度化の課題解決資料をダウンロード

VRAM内蔵LCDコントローラ

表示メモリを内蔵することにより、低消費電力、低ノイズ、省スペースを実現できる1チップLCDコントローラです。
携帯端末やオペレーションパネルなどの表示制御に最適な製品です。

スペック一覧

ステイタス ダウンロード 機種名 パッケージ 対応CPUインタフェース 標準解像度 最大色数
(Max.)
マニュアルPDF データシートPDF
MP S1D13700 テクニカルマニュアル(参考資料)
1,305KB
S1D13700シリーズ ブリーフシート
424KB
S1D13700F02A
開発評価ICサンプル申込み
TQFP13-64 8bit I/F
ダイレクトアドレッシング
インダイレクトアドレッシング
QVGA 16階調
MP S1D13705 テクニカルマニュアル
873KB
S1D13705シリーズ ブリーフシート
200KB
S1D13705F00A
開発評価ICサンプル申込み
QFP14-80 8-bit I/F (外部ロジック要)
16-bit I/F
ダイレクトアドレッシング
QVGA MSTN:16階調
CSTN:256色
TFT:256色
S1D13706 テクニカルマニュアル
1,225KB
S1D13706シリーズ ブリーフシート
439KB
S1D13706F00A
開発評価ICサンプル申込み
TQFP15-100 QVGA MSTN:64階調
CSTN:64K色
TFT:64K色
MP S1D13709 テクニカルマニュアル
1,166KB
S1D13709シリーズブリーフシート
186KB

S1D13709F00A
開発評価ICサンプル申込み

TQFP14-80 8bit I/F
ダイレクトアドレッシング
インダイレクトアドレッシング
QVGA MSTN:16階調
TFT:64色
MP S1D13742 テクニカルマニュアル
1,078KB
S1D13742シリーズブリーフシート
97KB
S1D13742F01A
開発評価ICサンプル申込み
QFP20-144 8-bit / 16-bit I/F
インダイレクトアドレッシング
VGA 256K色
MP S1D13743 テクニカルマニュアル
1,085KB
S1D13743シリーズブリーフシート
98KB
S1D13743F00A
開発評価ICサンプル申込み
QFP20-144 8-bit / 16-bit I/F
インダイレクトアドレッシング
WQVGA 16M色
MP S1D13748 テクニカルマニュアル
1,530KB
S1D13748シリーズ ブリーフシート
201KB
S1D13748F00A
開発評価ICサンプル申込み
QFP20-144 16bit I/F
インダイレクトアドレッシング
WVGA 64K色
MP S1D13748B00B
開発評価ICサンプル申込み
PFBGA10U-121 16bit I/F
インダイレクトアドレッシング
WVGA 64K色

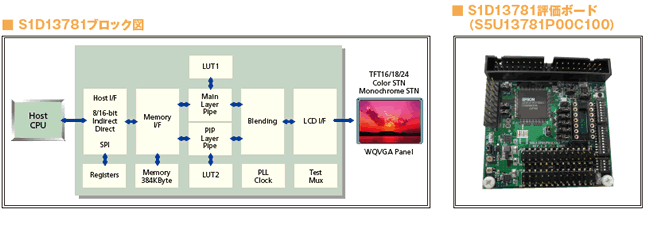

MP S1D13781 テクニカルマニュアル
3,012KB
S1D13781 ブリーフシート
511KB
S1D13781F00A
開発評価ICサンプル申込み
QFP15-100 8bit / 16bit I/F
ダイレクトアドレッシング
インダイレクトアドレッシング
SPI
WQVGA MSTN:64階調
CSTN:64K色
TFT:16M色
MP S1D13A04テクニカルマニュアル S1D13A04 ブリーフシート
255KB
S1D13A04F00A
開発評価ICサンプル申込み
TQFP15-128 8-bit I/F (外部ロジック要)
16-bit I/F
ダイレクトアドレッシング
QVGA MSTN:64階調
CSTN:64K色
TFT:64K色
S1D13A04B00B
開発評価ICサンプル申込み
PFBGA10U-121
MP S1D13A05 テクニカルマニュアル
1,486KB
S1D13A05 ブリーフシート
262KB
S1D13A05B00B
開発評価ICサンプル申込み
PFBGA10U-121 8-bit I/F (外部ロジック要)
16-bit I/F
ダイレクトアドレッシング
QVGA MSTN:64階調
CSTN:64K色
TFT:64K色

LCDCの製品概要資料やカラー化・高解像度化の課題解決資料をダウンロード

VRAM内蔵シンプルLCDコントローラ

表示メモリ内蔵でシンプルな機能の1チップLCDコントローラです。
携帯端末、OA機器やFA機器などのオペレーションパネルなどに最適です。

スペック一覧

ステイタス ダウンロード 機種名 パッケージ 対応CPUインタフェース 標準解像度 最大色数
(Max.)
マニュアルPDF データシートPDF
MP S1D13L01 テクニカルマニュアル
2,433KB
S1D13L01 ブリーフシート
510KB
S1D13L01F00A
開発評価ICサンプル申込み
QFP15-128 8bit / 16bit I/F
ダイレクトアドレッシング
インダイレクトアドレッシング
SPI
WQVGA 16M色
MP S1D13L02シリーズマニュアル S1D13L02 ブリーフシート
272KB
S1D13L02F00A
開発評価ICサンプル申込み
QFP22-208 16bit I/F
インダイレクトアドレッシング
VGA 16M色
MP S1D13L03シリーズマニュアル S1D13L03 ブリーフシート
259KB
S1D13L03F00A
開発評価ICサンプル申込み
QFP21-176 8bit/16bit I/F
インダイレクトアドレッシング
WVGA 256K色
MP S1D13L04シリーズマニュアル S1D13L04 ブリーフシート
421KB
S1D13L04F00A
開発評価ICサンプル申込み
QFP22-208 16bit I/F
ダイレクトアドレッシング
インダイレクトアドレッシング
シリアルI/F
XGA TFT:256K色

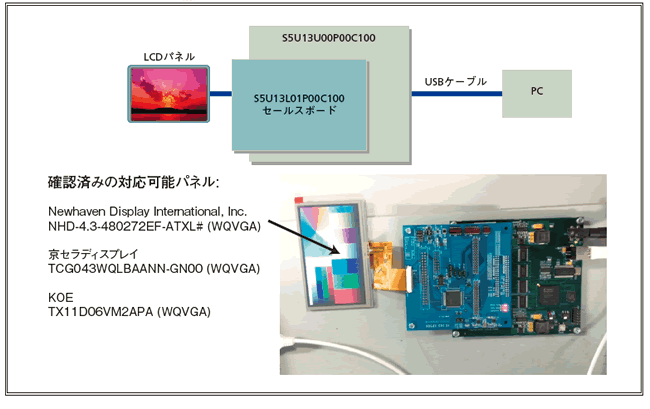

S1D13L01セールスボードの構成

メモリディスプレイコントローラ

この製品は、カラーおよび白黒表示のメモリディスプレイ/メモリインピクセル(MIP: Memory-In-Pixel)液晶に対応しています。
メモリディスプレイ用の表示アクセラレータおよび電圧生成機能を内蔵しています。
低消費電力にもかかわらず、強力なグラフィック機能を持ち、ウェアラブル製品に適しています。

ステイタス ダウンロード 機種名 パッケージ 対応CPUインタフェース 対応パネルインタフェース 最大色数
(Max.)
マニュアルPDF データシートPDF
MP S1D13C00マニュアル S1D13C00 ブリーフシート
234KB
S1D13C00B00C
開発評価ICサンプル申込み
WCSP64 SPI, QSPI,
インダイレクト8ビット
6ビットカラーMIP
3ビットまたは1ビットのSPI付き
メモリLCD
64色
S1D13C00F00C
開発評価ICサンプル申込み
TQFP13-64

メモリディスプレイコントローラ(MDC)内蔵ワンチップマイコンにつきましては、 こちらを参照ください。
テクニカルマニュアルや関連するドキュメント、サンプルソフトウェアなどの最新の情報につきましては、英語版詳細ウェブサイトをご覧ください。

メモリディスプレイコントローラ(MDC)紹介動画

メモリディスプレイコントローラ(MDC)

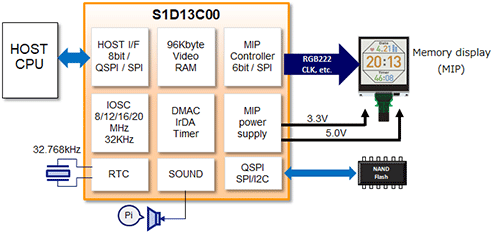

S1D13C00ブロック図

S1D13C00ブロック図

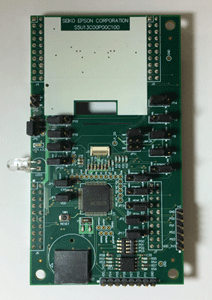

S1D13C00評価ボード

S1D13C00ブロック図

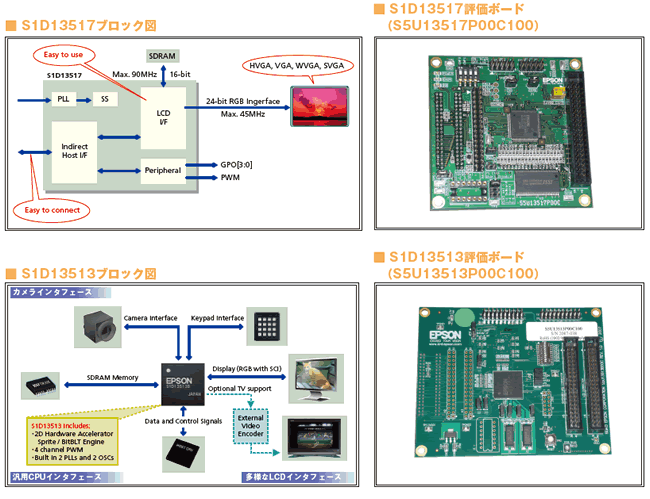

VRAM外付けLCDコントローラ

小型パネルから大型パネルまで、種類を選ばず幅広く対応可能なLCDコントローラです。
OA機器やFA機器などのオペレーションパネル、車載機器などの表示制御に最適な製品です。

スペック一覧

ステイタス ダウンロード 機種名 パッケージ 対応CPUインタフェース 標準解像度 最大色数
(Max.)
マニュアルPDF データシートPDF
MP S1D13513シリーズ テクニカルマニュアル
2,865KB
S1D13513シリーズ ブリーフシート
409KB
S1D13513F01A
開発評価ICサンプル申込み
QFP22-208 16bit I/F
ダイレクトアドレッシング
インダイレクトアドレッシング
シリアルI/F
XGA MSTN:64階調
CSTN:256K色
TFT:256K色
MP S1D13513B01B
開発評価ICサンプル申込み
PBGA1UC256 16bit I/F
ダイレクトアドレッシング
インダイレクトアドレッシング
シリアルI/F
XGA MSTN:64階調
CSTN:256K色
TFT:16M色
MP S1D13517 テクニカルマニュアル
1,217KB
S1D13517 ブリーフシート
258KB
S1D13517F00A
開発評価ICサンプル申込み
QFP15-128 8bit / 16bit I/F
ダイレクトアドレッシング
SVGA 16M色

カメラインターフェース対応LCDコントローラ

カメラインタフェースをLCDコントローラへ搭載することにより、CPUの負荷無く容易にLCDへのカメラ表示が可能となります。
携帯端末やセキュリティー機器など、様々なアプリケーションに最適です。

スペック一覧

ステイタス ダウンロード 機種名 パッケージ 対応CPUインタフェース 標準解像度 最大色数
(Max.)
マニュアルPDF データシートPDF
MP S1D13719 テクニカルマニュアル
3,174KB
S1D13719 ブリーフシート
289KB
S1D13719B00B
開発評価ICサンプル申込み
PFBGA10U-180 16bit I/F
ダイレクトアドレッシング
インダイレクトアドレッシング
QVGA 16M色

車載用LCDコントローラ

ディスプレイコントローラ製品ラインアップの中で、車載品質に対応した製品です。

スペック一覧

ステイタス ダウンロード 機種名 パッケージ 対応CPUインタフェース 標準解像度 最大色数
(Max.)
マニュアルPDF データシートPDF
MP S2D13513マニュアル S2D13719F00A
開発評価ICサンプル申込み
QFP22-208 16-bit I/F
ダイレクトアドレッシング
インダイレクトアドレッシング
QVGA 16M色

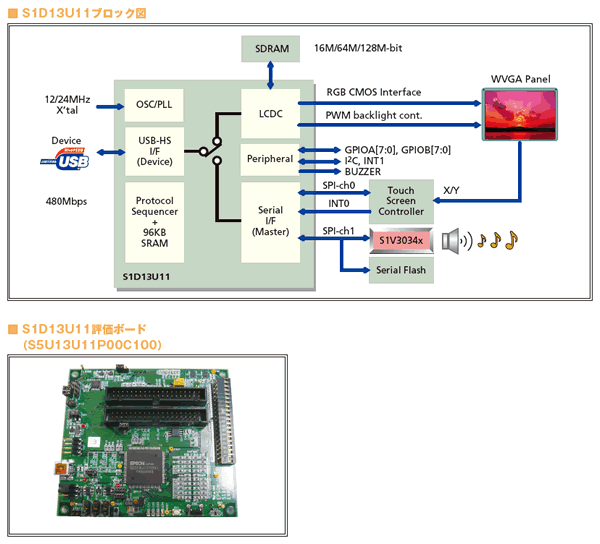

USBインタフェースLCDコントローラ

表示データ受信およびタッチスクリーン座標データの送信をUSB2.0-HSで高速に実現することができるLCDコントローラです。
ホストCPUとLCDパネルの間の配線長の長い複合プリンタなどのOA機器や、リアエンターテイメントディスプレイなどの車載機器などのアプリケーションに最適です。

スペック一覧

ステイタス ダウンロード 機種名 パッケージ 対応CPUインタフェース 標準解像度 最大色数
(Max.)
マニュアルPDF データシートPDF
MP S1D13U11 テクニカルマニュアル
1,138KB
S1D13U11 ブリーフシート
79KB
S1D13U11F00A
開発評価ICサンプル申込み
QFP20-144 USB2.0 HS SVGA 16M色

車載用マルチカメラインタフェースIC

複数チャンネルのアナログカメラからの入力画像を合成して出力するインタフェースICです。 車載品質に対応した製品です。
車載カメラシステムのほか、監視カメラなどのセキュリティ関係のアプリケーションに最適です。

スペック一覧

ステイタス ダウンロード 機種名 パッケージ 対応CPU
インタフェース
機能
マニュアルPDF データシートPDF
MP - S2D13P04 ブリーフシート
776KB
S2D13P04F00A
QFP15-100 I2C
SPI
NTSC/PALデコーダを4ch内蔵
8bitのデジタル出力
(ITU-R BT656対応)
複数の画像合成モードを搭載
ひずみ補正機能
S2D13P04B00B PFBGA10U-121

ドキュメント掲載のない機種については、弊社営業担当へお問い合わせください。
