TM-m30Ⅱ-SL

タブレットとの一体感と装着のスマートさを追求。
2Way設置で活用シーンが広がる

ご利用のタブレットを上下のホルダーで挟み込むだけで簡単にタブレットPOSマシンが完成。
高さを抑えてタブレットとプリンターを一体化させることで、平置きにも壁掛け・縦置きにも活用が可能に。
スタイリッシュ＆コンパクトは形状だけでなく、ご利用いただくお客様の接客シーンもスマートに演出します。

■平置き時（上方向排紙）

接客を邪魔しない高さ16.6cmのフラット設計。
これまでレジスターをご利用のお客様のタブレットPOS化や、
対面レジなどでタブレットの置き場所にお悩みの方におすすめの設置スタイル。

16.6cm
タブレット装着イメージ
タブレット装着イメージ
用紙：上方向排紙
平置き設置イメージ
平置き設置イメージ

■壁掛け時・縦置き時（前方向排紙）

モバイルオーダーの受付や厨房への調理指示伝票の出力など狭小スペースでも壁に設置することができるので、スペースを効率的に使うことができます。
前方向排紙では、用紙切れが近いことをお知らせするニアエンドセンサーにも対応しています。
壁掛けにはオプションの壁掛け金具（型番：OT-WH30SL）をご利用ください。

オプションの壁掛け金具
オプションの壁掛け金具（型番：OT-WH30SL）
壁掛け設置イメージ
壁掛け設置イメージ

縦置き時には 接地面に固定テープ（オプション：DF-10）を貼付してご利用いただけます。
お客様に操作していただくセルフオーダーシーンや受付票発行用途におすすめです。

固定テープ（オプション：OT-DF10）

■取り付け可能なタブレットのサイズと種類

タブレットのサイズに合わせて、付属のタブレットテーブル（標準・大）を選んで取り付けることができます。タブレット装着後はロックレバーを操作して固定します。タブレット盗難防止のために付属のロックレバーカバーの使用をお勧めします。

タブレットテーブル_標準
タブレットテーブル_標準
タブレットテーブル_大
タブレットテーブル_大
取付方法
タブレットホルダーでタブレットを挟み込み(①)、ロックレバーを操作し固定(②)します。
ロックレバーカバー装着イメージ
ロックレバーカバー装着イメージ
タブレットテーブルの種類 取り付け可能なタブレットのサイズ（目安）
縦 横 厚さ
標準 176 mm 以下 282 mm 以下 9 mm 以下
大 216 mm 以下 304 mm 以下
種類 USBコネクター/製品名 USB通信&給電用
（Type-A）（最大 2.1A）		 USB
（Type-A）
（最大 0.5A）		 USB
（Type-B）		 タブレット
テーブル
データ通信 充電 充電 データ通信
Apple 社（注1） iPad（第 5 世代）
iPad（第 6 世代）
iPad（第 7 世代）		 対応 対応（注2） 非対応 非対応 標準
iPad Air 2
iPad Pro（第 3 世代）
iPad Pro（第 4 世代）		 非対応 非対応 非対応 非対応 大
iPad mini 4 対応 製品により対応可（注2） 対応（注3） 非対応 標準
Windows®搭載タブレット 非対応 非対応   対応 標準/大
Android™ 端末 製品により対応可（注4） 製品により対応可（注2） 非対応 製品により対応可（注6） 標準/大
  • （注1）Lightning コネクター搭載モデルが接続可能です。
    Lightning-USB ケーブルは、Apple 社純正品、または MFi 認証のものを使用してください。MFi 非認証のLightning-USB ケーブルを使用したり、延長ケーブルを使用したりすると、データ通信や充電が正しく行われないことがあります。
  • （注2）USB-A - Device Charging コネクターにタブレット端末を接続すると、TM-m30Ⅱ-SL本体の Bluetooth® は使用できなくなります。タブレット端末を充電しながら Bluetooth® を使用したい場合は、TM-m30Ⅱ-SLの設定が必要です。ただし、供給電流が最大 0.5A になります。接続するタブレットによっては充電できない場合がありますので、事前に十分な確認、評価を行った上でご使用ください。
  • （注3）使用方法によっては十分に充電できないことがあります。充電したい場合は、画面の明るさを暗くするなどして、消費電力を下げてください。
  • （注4）Android™ 端末をデータ通信目的で接続する場合、下記の条件を満たしていることをご確認ください。
    条件：Android™ OS バージョン 10 以上、かつカーネルバージョン 4.9.15 以上であること
    ただし、条件を満たしている端末においても動作を保証するものではありません。動作を確認のうえご使用ください。
  • （注5）OTG ケーブルが利用でき、USB ホスト機能が利用できるものに限ります。

ACアダプターを本体に収納、設置環境もスッキリ

設置時の配線を悩ませてきたACアダプターを本体底部に収納いたしました。タブレットの接続ケーブルもすべて本体内部に収納できるため、設置エリアでの配線をすっきりまとめることができます。

ACアダプターを本体底部に収納
ACアダプターを本体底部に収納
タブレットのケーブルは本体側面にスマートに収納
タブレットのケーブルは本体側面にスマートに収納

専用の7インチカラー液晶カスタマーディスプレイで
会計中のコミュニケーションをサポート

背面部に専用のカスタマーディスプレイ（型番：OT-DM30SLW/B）を装着可能。
7インチのカラー液晶採用で表現力豊かな情報発信が可能に。画面をイメージエリアとテキストエリアで2分割可能。主に小売店様などの会計シーンにビジュアルコミュニケーションでサポートします。

  • （注）OT-DM30SLW/Bの表示機能はDM-D70の横置き時と同等となります。詳しい仕様はDM-D70ページをご確認ください。
TM-m30Ⅱ-SL専用カスタマーディスプレイ
TM-m30Ⅱ-SL専用
カスタマーディスプレイ
（型番：OT-DM30SLW）
OT-DM30SLW装着イメージ
OT-DM30SLW装着イメージ
TM-m30Ⅱ-SL専用オプション 7インチカラー液晶カスタマーディスプレイ OT-DM30SL

カラー液晶カスタマーディスプレイが生み出す新しい価値

7インチ・カラー液晶の表現力

1,620万色のカラー表示が可能キャンペーン告知や店内告知などのJPEG・PNGデータを表示可能。

イメージと会計情報の同時表示対応

4パターンの画面分割可能。
イメージデータと会計情報を表示可能。
お会計中も情報発信が可能に

QRコード表示可能

テキストエリアにQRコード表示可能。
お買い上げ情報に連動して表示させるなどアイデアが広がります。

テキストエリアとイメージエリアの分割パターンが4種類。（標準モード）

800×480pixelのカラー液晶で1620万色表示が可能。さらにテキスト表示だけでなく、イメージ表示も可能に。
全面表示のほかにテキストエリアとイメージエリアの分割パターンは4種類。

表示エリア 内容
テキストエリア 文字列、QRコード
イメージエリア イメージデータ(JPEG、PNG)、スライドショー(JPEG、PNG)

横レイアウトの場合

フルスクリーン
テキストエリア兼イメージエリア
フルスクリーン
左右分割
テキストエリア/イメージエリア
左右分割

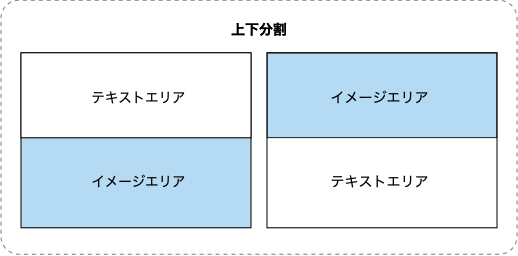

上下分割
テキストエリア/イメージエリア
上下分割
TM-m30Ⅱ-SLへの装着イメージ
TM-m30Ⅱ-SLへの装着イメージ
画面レイアウト テキストエリア イメージエリア
桁数×行数（注） 横×縦(pixel) 横×縦(pixel)
フルスクリーン 33×10(44×13) 800×480 800×480
左右分割 16×9(22×13) 400×480 400×480
上下分割 33×5(44×6) 800×240 800×240
  • （注）桁数×行数（初期値）（設定可能最大値）

従来のカスタマーディスプレイ用表示をテキストエリアに表現可能（桁行固定モード）

現在ご利用中の当社カスタマーディスプレイ用に作成されたアプリケーションソフトを少ない修正でテキストエリアに使用するための画面レイアウトを用意しました。

表示エリア 内容
テキストエリア 文字列、フレーム(PNG)
イメージエリア スライドショー(JPEG、PNG)
上下分割
中央表示
画面レイアウト テキストエリア イメージエリア
桁数×行数 横×縦(pixel) 横×縦(pixel)
上下分割
中央表示		 20×2
32×2
32×3
32×4
42×8		 800×240 800×240

開発環境に合わせた各種開発ツールをご用意しました。

Epson ePOS SDK（for iOS、for Android™、for JavaScript）

EPSON OPOS ADK

EPSON OPOS ADK for .NET

開発者支援ページへ

仕様

型番 OT-DM30SLW OT-DM30SLB
ボディーカラー ホワイト ブラック
サイズ 7インチ（表示エリア 154.08×85.92mm）
表示方式 TFT LCD
画素数 800×480 pixel
表示色 1,620万色
画素ピッチ 0.1926（横）×0.179（縦）mm
輝度 300cd/m2
コントラスト比 500:1
視野角 上 +下 120°、 左 +右 150° （標準値）
  • （注）視野角とはコントラスト比10:1以上になる角度です。階調反転しないで見える角度とは異なります。
表示文字数 ■標準モード
英数字：44桁×13行（最大）漢字：22桁×13行（最大）
■桁行固定モード
英数字：20 桁×2 行、32 桁×2 行、32 桁×3 行、32 桁×4 行、42 桁×8 行
漢 字：10 桁×2 行、16 桁×2 行、16 桁×3 行、16 桁×4 行、21 桁×8 行
表示文字種

英数字95文字、国際文字18セット、拡張グラフィック文字128文字×39ページ

■Shift_JIS選択時：
漢字JIS第一・第二水準(JIS X 0208-1990)6,879文字、
特殊文字845文字
■Shift_JIS-2004選択時：
漢字JIS第一・第二・第三・第四水準(JIS X 0213：2004)11,208文字、特殊文字1文字
■UTF-8選択時：
日本語11,209文字、簡体字中国語28,553 文字、
繁体字中国語13,502文字、韓国語8,224文字
文字コード JIS、Shift_JIS、Shift_JIS-2004、UTF-8
画像ファイル
フォーマット		 JPEG 規格：ベースライン方式
ピクセルフォーマット： 4：2：2（水平）または 4：2：0
大きさ（幅）： 偶数ピクセル
PNG 色深度：8ビット
カラータイプ：トゥルーカラー画像、 もしくはトゥルーカラー＋アルファチャンネル画像
インターレース：非対応
バーコード 2次元コード（QRコード）
インター
フェイス		 規格 USB 2.0 High / Full speed
コネクター USB Type-A（約60cm ケーブル実装済み）
電源 USBバスパワー
信頼性 寿命43,800時間（LCDバックライト寿命）
電源電圧 DC 5V±5%
消費電力 動作時：0.5A（最大）
外形寸法 116×109×197.2mm(W×D×H)
質量 約0.58kg
EMI規格 VCCI クラスA

寸法図

116mm×109mm×197.2mm

盗難防止対策のためのセキュリティースロットを用意

本体両側に盗難防止のためのセキュリティースロットを用意。セキュリティーワイヤーなどを接続することができます。

セキュリティースロット

高速印刷・ニアエンドセンサー搭載

印刷スピードは最大250mm/秒。 用紙切れが近いことを知らせるニアエンドセンサーを搭載（注）。用紙切れによるお客様をお待たせするトラブルを未然に回避できます。

  • （注）縦置き・壁掛け設置で使用時のみ
ニアエンドセンサー
ニアエンドセンサーは
壁掛け・縦置き時のみ対応

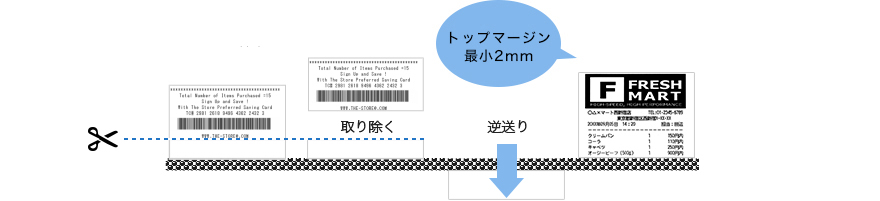

用紙節約機能

オートカット後の「用紙逆送り制御」を有効化することで直前のレシートをカットした後、次の印字データが送信された際に用紙を逆送りしてから印字を始めます。これによりトップマージン最小2mmを実現します。

用紙節約機能

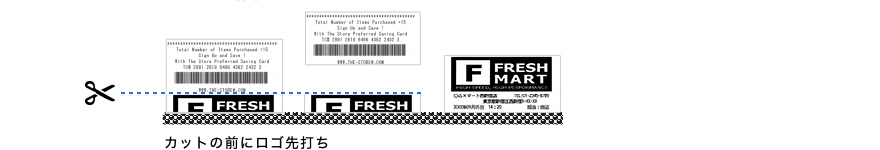

ロゴ先打ち機能を使えば、用紙カット前にレシートのトップロゴを印字することで、10.5mmの余白を2mmまで節約することができます。

ロゴ先打ち機能
  • （注）印刷時、ロゴに白スジが入る場合があります。
  • （注）レシートはイメージです。

カット位置予約機能により、余白を小さくすることができます。

調理指示伝票
調理指示伝票

豊富な文字種、UTF-8に対応

従来のJISコードに加え、Shift-JIS・Shift-JIS-2004・UTF-8に対応。中国語・韓国語などの免税書類の作成等にご利用いただけます。

Apple社 MFi（注1）ライセンスプログラム認定を取得

iPod/iPad/iPhoneなどのiOS端末との簡単接続を実現。

Made for iPod iPhone iPad
  • （注）Made for iPhone / Made for iPad / Made for iPodとは、iPhone/iPad/iPod専用に接続するよう設計され、Apple社が定める性能基準を満たしていると認定された電子アクセサリーであることを示します。
  • （注）Apple社は、本製品の機能および安全および規格への適合について一切の責任を負いません。
  • （注）iPhone、iPad、iPodは、Apple Inc.の商標です。iPhone の商標は、アイホン株式会社のライセンスに基づき使用されています。
