インターフェースIC（車載用途）
eDP⇒OpenLDI変換 ブリッジIC
S2D13V70は、eDP(rev.1.4a) ⇒ Open LDIの映像インタフェースブリッジICです。このICによりeDPインタフェースを持つホスト（SOC）とOpen LDIインタフェースのディスプレイを接続することが可能となります。
S2D13V70は先進のホスト（SOC）と既存ディスプレイを活用して理想的な表示システムの実現に貢献します。また、最高105℃の動作温度ならびにAEC-Q100規格に対応し、スプリッタ機能、安全機能を有しています。
S2D13V70はeDP(rev1.4a)のみならず、DP(rev1.3及び1.4)の信号も入力可能です。詳細はお問い合わせ願います。

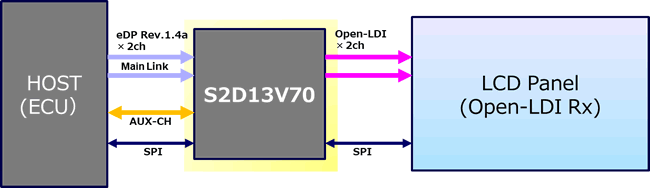

システムブロック図
製品型番 |
S2D13V70 |
|---|---|
| 電源電圧 | 3.3V（I/O） / 1.8V（内部コア） |
入力インタフェース |
eDP rev.1.4a x 2lane (Max2.7Gbps/lane) |
出力インタフェース |
OpenLDI-Tx x 2ch (Max 120MHz/ch) |
対応解像度 |
1920 x 1200@60fps(Max) |
ホストインタフェース |
SPI |
画像補正 |
8ビットデジタルガンマLUT + 2ビットディザリング |
安全機能
|
SPIコネクション（チェックサムby16Byte） |
入力ピクセルクロック/シンク信号モニタリング |
|
| CRC（フルスクリーン/レジスタ設定/フレーム比較） | |
| 出力ウォーターマーク機能 | |
| ブランクスクリーン | |
エラー/インタラプトピン |
|
準拠車載規格 |
AEC-Q100 |
動作温度範囲 |
ー40～＋105℃ |
| その他 | システムクロック：48MHz（常時動作用） SPIブリッジ（SPIスレーブ/マスターブリッジ） スプリッタ機能（ラインスプリット/LRスプリット） |
| パッケージ | PFBGA8-81 (8mm x 8mm x 1.2mm, 0.8mm pitch) |
スプリッタ機能
Splitter Function(Line or LR split)
Resolution size : FHD(1920x1200)内に収まる/Max 2画像のスプリットが可能
