クロックバッファとは？役割や使い方、選び方を解説

クロックバッファとは

デジタル回路において、クロック信号はすべての動作タイミングを決める基準となります。しかし、このクロックをそのまま広い回路全体に配線するだけでは、理想通りには動作しません。配線の長さや接続される負荷の違いによって信号が劣化し、到達タイミングにズレが生じてしまうためです。

こうした問題を解決するために用いられるのが「クロックバッファ」です。

クロックバッファは、入力されたクロック信号を受け取り、十分な駆動能力で複数の回路へ安定して分配するための回路です。単なる信号の分岐とは異なり、波形の立ち上がり・立ち下がりを整えながら出力することで、信号品質の維持にも寄与します。

特に重要となるのが、スキュー（クロックの到達タイミング差）とジッタ（時間軸の揺らぎ）です。これらが増大すると、セットアップ時間やホールド時間の余裕が減少し、回路の誤動作につながる可能性があります。クロックバッファは、こうしたタイミングのばらつきを抑えるための重要な要素の一つです。

大規模なLSIや高速システムでは、クロックはツリー状に分配される「クロックツリー」として構成され、各段にバッファが配置されます。これにより負荷を分散しながら、各ブロックへできるだけ揃ったタイミングでクロックを届けることが可能になります。

クロックバッファの役割

一般に、クロックは1つの発振源から生成されますが、その信号を多数のフリップフロップやロジックへ直接配線すると、負荷の増大により立ち上がり／立ち下がりが劣化し、伝搬遅延のばらつきも大きくなります。

その結果、回路間でクロックの到達タイミングに差が生じる「スキュー（clock skew）」や、周期揺らぎである「ジッタ（jitter）」が問題となり、タイミングマージンを圧迫します。
クロックバッファはこれらの問題を緩和するために、次のような役割を担います。

1. 十分な駆動能力（ドライブ力）で負荷を分担する
2. エッジを再整形し、波形の劣化を補正する
3. 分岐ごとの遅延差を最小化する設計が施されている

また、高性能なシステムでは、単なるバッファリングにとどまらず、低スキュー設計や低ジッタ特性が重視されます。そのため、クロックツリーや専用のクロック分配ネットワークと組み合わせて使用されるケースが一般的です。

このようにクロックバッファは、単なる信号増幅回路ではなく、システム全体の同期精度を支える重要なタイミング制御要素の一つです。

クロックジェネレータとは？

クロックジェネレータは、デジタル回路（CPU、IC、基板）や電子システムにおいて、動作基準となる同期信号（クロック）を生成・供給するデバイスです。電子機器では「いつ動くか」というタイミングが重要であり、その基準を作る役割を担います。

クロックジェネレータの主な役割は、周波数の生成と供給です。水晶振動子や水晶発振器などで基準信号を生成し、内部のPLL（Phase-Locked Loop）によって分周・逓倍を行い、システムに必要な周波数を生成します。

一般的な発振器が1〜2出力であるのに対し、クロックジェネレータはマルチ出力に対応しており、製品によっては数系統から30系統以上のクロック出力を持つものもあります。これにより、用途や接続機器に応じた柔軟なクロック供給が可能になります。

また、EMI（電磁ノイズ）低減が求められるアプリケーションでは、スペクトラム拡散（SSC：Spread Spectrum Clocking）機能を備えたクロックジェネレータが用いられます。

クロックジェネレータとは

クロックバッファの使い方

例として、サーバーやネットワーク機器において、CPU・GPU・NVMe SSD・NICなど複数のデバイスが接続されている構成を考えます。これらのデバイスが安定して高速動作するためには、共通のタイミングで動作することが不可欠です。

ここで重要になるのが、クロックバッファによるクロック分配です。

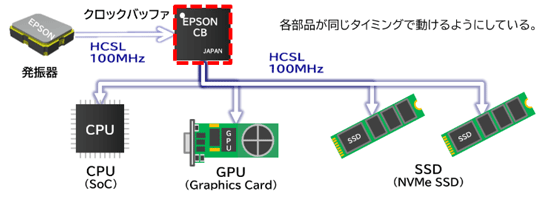

図では、左側の発振器から生成された100MHzのHCSLクロックが、中央のクロックバッファに入力されています。クロックバッファはこの信号を受け取り、CPU（SoC）・GPU・NVMe SSDへと複数に分配しています。

このとき重要なのは、単に信号を分岐しているのではなく、各出力でタイミングが揃うように制御されている点です。このように、複数デバイスを共通のタイミングで動作させるために、クロックバッファは不可欠な役割を担います。

クロックバッファの選び方

クロックバッファは単にクロック信号を分配するだけのデバイスではなく、システム全体の動作安定性や性能に大きな影響を与える重要なコンポーネントです。とくに近年の電子機器では、複数の高性能デバイスが同時に動作するため、クロックの品質がそのままシステム品質に直結します。

そのため、選定にあたっては複数の観点から総合的に評価することが重要です。

基本仕様(出力チャネル数・出力フォーマット)で選ぶ

まず確認すべきは、システム構成に対応できる基本仕様です。
出力チャネル数（出力ポート数）は、接続するデバイス数に応じて決定します。複数のプロセッサやインターフェース、ストレージにクロックを供給する場合は、将来の拡張性も考慮した選定が望まれます。
また、出力フォーマット（信号方式）も重要なポイントです。代表的な方式には以下があります。

• HCSL（高速インターフェースで多用）
• LVDS（低ノイズ・バランス型）
• LVPECL（高速・高振幅）
• LVCMOS（比較的低速用途）

接続先デバイスの仕様と一致していることが前提となるため、事前にインターフェース要件を確認しておく必要があります。

タイミング精度(ジッタ・スキュー)で選ぶ

クロックバッファの性能を左右するのが、タイミング精度に関する指標です。
ジッタ（Jitter）はクロック信号の時間軸の揺らぎを表し、大きいほど通信エラーや動作不安定の原因となります。特に高速インターフェースでは、低ジッタ特性が非常に重要です。

また、バッファ自身が付加するAdditive Jitter（付加ジッタ）にも注意が必要です。
スキュー（Skew）は複数出力間のタイミング差であり、これが大きいとデバイス間の同期が崩れます。複数の機器が連携して動作するシステムでは、出力間スキューが小さい製品を選ぶことが重要です。

信号品質・機能要件で選ぶ

用途によっては、追加機能も重要な選定ポイントとなります。

例えば、SSC（Spread Spectrum Clock）対応はEMI対策として有効です。また、差動信号を扱う場合は以下の電気特性も確認する必要があります。

• 出力振幅（Voltage swing）
• 立ち上がり／立ち下がり時間
• 終端条件との整合性

実装・設計との関係で選ぶ

クロックバッファは単体スペックだけでなく、実装やシステム設計とも密接に関係します。
電源ノイズはジッタ増加の要因となるため、電源ノイズ耐性（PSNR）やデカップリング設計が重要です。また、基板上の配線長や差動ペアの取り回しはスキューや信号品質に直接影響します。

さらに、伝搬遅延やそのばらつきもクロックツリー設計に影響するため、複数段構成では全体のタイミング設計が重要になります。

速化が進むシステムほどクロック品質への要求は厳しくなり、クロックバッファの選定は設計品質を左右する重要なポイントとなっています。
