DMOS*+ASIC

*Double-Diffused MOSFET
*一般的なバイポーラに比べ、ベース電流が必要なく、高耐圧・大電流を実現しながら、低消費電力を実現するトランジスタ

DMOS-ASIC

DMOSの構造

DMOS+ASICは、基板の面積を占有している電力用半導体素子、専用IC、高耐圧・電流部を1チップ化することで、部品点数削減・省電力化・故障率低下を可能にするセミカスタムICです。用意されたIPを組み合わせることにより、フルカスタムICに比べ開発期間の短縮、開発費の削減が可能になります。

ドキュメントダウンロード 説明資料

DMOS+ASICプレゼン資料 PDF

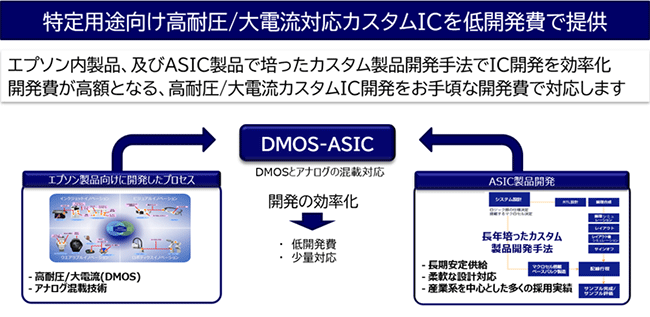

製品コンセプト

製品コンセプト

製品コンセプト

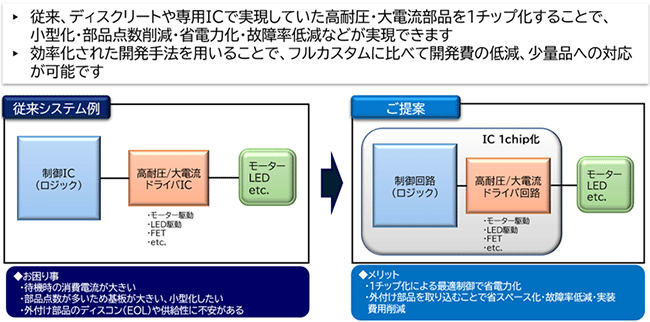

ご提案例

DMOS+ASICの提供する価値

製品コンセプト
