MR-2K21TW

  • サポート情報一覧へ
仕様概要
型番 MR-2K21TW
本体部 OS Windows® 2000 Professional
CPU インテル® Celeron® プロセッサ733MHz
メモリ 128MB（最大512MB）
HDD 3.5型　40GB以上
FDD 3.5型×1基
インターフェイス シリアル：D-Sub9ピン（オス）×4
（1ポートはタッチパネルに使用）（注1）、
パラレル：D-Sub25ピン（メス）×1（ECP/EPP対応）、
USB 1.1×4
拡張スロット PCI×1
ネットワーク 100BASE-TX（10BASE-T共用）
EMI規格 VCCIクラスA
電源 AC100V
通常消費電力（待機時/最大） 43W（注2）（3W（注2）/280W）
外形寸法 315（W）×365（D）×88（H）mm（ゴム足部除く）
質量 約5.6kg
LCD部 オペレータディスプレイ 12.1型タッチパネルTFT液晶（SVGA）
EMI規格 VCCIクラスA
電源 本体より供給
外形寸法 320（W）×200（D）×340（H）mm
質量 約4.6kg
  • （注1）：COM3、COM4はジャンパ設定によりオプションのバーコードスキャナ用にDC 5VまたはDC 12Vの電源出力が可能です。
  • （注2）：標準最小構成で測定しています。

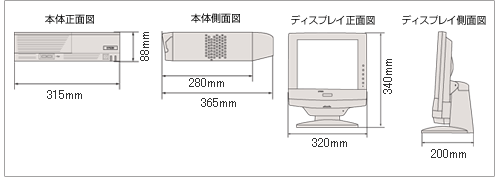

寸法図

寸法図

サスポート専用オプション/消耗品
カスタマディスプレイ
型番 DM-D1h0ST（注2）
ボディカラh クールホワイト
表示文字数 40文字(20桁×2行、5×7ドットマトリクス)
文字種 英数字：95文字、国際文字：37文字、
グラフィック文字：128文字×12ページ
文字サイズ
(W×H)		 3.5×5.0mm
インターフhイス RS-232C準拠
D-Sub25ピン(メス)
外形寸法
(W×D×H)		 165×50.5×69mm
質量（注2） 約0.3kg
型番 DM-D210ST（注2） DM-D500（注3）
ボディカラー クールホワイト クールホワイト
表示文字数 40文字(20桁×2行、5×7ドットマトリックス) フォントA：最大32桁×4行
フォントB：最大42桁×8行
文字種 英数字：95文字
国際文字：37文字
グラフィック文字：128文字×12ページ		 英数字：95文字
国際文字：37文字
グラフィック文字：128文字×12ページ、漢字JIS第一、第二水準
文字サイズ
(W×H)		 6.5×11.3mm フォントA：4.4×8.8mm
フォントB：3.3×4.4mm
漢字：8.8×8.8mm
インターフェイス RS-232C準拠
D-Sub25ピン(メス)		 RS-232C準拠専用I/F
外形寸法
(W×D×H)		 260×60×83mm 212.9×51×76mm
質量（注2） 約0.6kg 約0.46kg
  • （注1）：表示部のみ。
  • （注2）：装着には別途オプションのRS-232Cインターフェイス用クロスケーブルOI-C01、電源アダプタPS-180、ACケーブルAC-170が必要となります。
  • （注3）：装着にはカスタマディスプレイ用スタンドDP-501、RS-232Cインターフェイス用クロスケーブルOI-C01、電源アダプタPS-180、ACケーブルAC-170が必要となります。
バーコードスキャナ
型番 DM-S160012 DM-S162062
タイプ ハンディCCD ハンディレーザー
読み取り可能
バーコード		 JAN8、JAN13、EAN8、EAN13、UPC-A、UPC-E、NW-7、CODE39、CODE93、CODE128、ITF、STF JAN8、JAN13、EAN8、EAN13、UPC-A、UPC-E、NW-7、CODE39、CODE93、CODE128、ITF
読み取り幅 65mm(マージン含む) 読み取り深度により異なる
分解能 0.15mm 0.127mm
インターフェイス RS-232C USB 1.1
ケーブル長 約2.0m 約1.5m
外形寸法
(W×D×H)		 72×150.4×53.5mm 70×160.5×50.5mm
質量 約0.07kg(ケーブル除く) 約0.09kg(ケーブル除く)
キーボード
型番 DM-K840101 DM-K090
ボディカラー パールホワイト クールホワイト
キー数 84キープログラマブル 109キー日本語
磁気ストライプ
リーダ		 － －
インターフェイス キーボードI/F
ケーブル長 約1.2m（注2） 約1.5m
外形寸法
(W×D×H)（注1）		 260×190×45mm 450×170×45mm
質量 約2.0kg 約0.9kg
  • （注1）：突起部除く。
  • （注2）：カールタイプ。
キャッシュドロア
型番 DM-Z400
ボディカラー アイボリー
金種 4札6硬貨
インターフェイス 6ピンモジュラー
外形寸法
(W×D×H)		 405×423×98mm
質量 約7.5kg
ARCX ○
URBAN II ○（注1）
MR ○（注2）
  • （注1）：TMプリンタ経由、または本体内蔵のキャッシュドロアI/Fへの接続が可能です。
  • （注2）：接続はTMプリンタ経由となります。
その他オプション
商品名 型番 仕様
増設メモリ OI-DIMM256 SDRAM256MB×1
(168ピン、nonECC)
OI-DIMM128 SDRAM128MB×1
(168ピン、nonECC)
ケーブル OI-C01 RS-232Cクロスケーブル
バーコードスキャナ用置き台 DM-S16A DM-S160012用置き台
光学ドライブ（注1） OI-MR03（注2） 内蔵用CD-ROMドライブ
マウス DM-A200 PS/2マウス
カスタマディスプレイ用
スタンド		 DP-501 カスタマディスプレイ用スタンド
  • （注1）：CD-ROM/DVD-ROMドライブはOSリカバリ時に必要となります。
  • （注2）：工場出荷時オプションとなります。
