EMP-TW20
| 仕様概要 | ||
|---|---|---|
| 機種名 | EMP-TW20 | |
| 方式 | 3LCD方式(三原色液晶シャッタ式投映方式) | |
| 液晶パネルサイズ (対角) |
0.55型ポリシリコンTFTワイド液晶パネル(16：9) | |
| 液晶パネル画素数 (横×縦×枚数) |
854×480×3 | |
| 輝度 | 1200lm(最大) | |
| コントラスト比 | 1000：1 | |
| 色再現性 | 8bitカラープロセッシング(約1677万色) | |
| 外形寸法 (W×D×H)mm：突起部含まず |
373×295×111 | |
| 質量 | 約3.5kg | |
| 投写レンズ | 1.5倍マニュアルズーム・フォーカスレンズ、 F：1.7-2.1、f：13.7-20.5mm |
|
| レンズシフト（注1） | 上下50％ 左右25％ | |
| タテ台歪み補正 | ±30° | |
| 投影サイズ(対角) | 30型～300型 | |
| 接続端子 | ミニD-Sub15pin、S端子(Sビデオ)、1RCA(コンポジット)、 3RCA(コンポーネント、D1～D4)、RS-232C、2RCA(音声L/R) |
|
| 対応信号 | ビデオ信号 | コンポーネント信号(525i(480i)/525p(480p)/1125i(1080i)/750p(720p))、 Sビデオ信号、 コンポジット信号(NTSC/NTSC4.43/PAL/M-PAL/N-PAL/PAL60/SECAM) |
| PC信号（注2） | XGA、SVGA、VGA | |
| スピーカー | 1Wモノラル | |
| 騒音レベル | 28dB(シアター・ブラック1、2モード時) | |
| 光源 出力/種別 | 135W UHE | |
| 電源 | 100～240V AC±10％ 50/60Hz | |
| 消費電力 (ランプパワーHigh/ スタンバイ時) |
200W/4W | |
| 動作温度 | 5℃～35℃(非結露) | |
| 付属品 | 電源コード(1.8m)、リモコン(電池付)、 取扱説明書、保証書、レンズカバー |
|
- （注1）：画面を上下と左右の両方ともに最大値にシフトすることはできません。
- （注2）：小さい文字等については、見えにくい場合もあります。
- インターフェイス
-

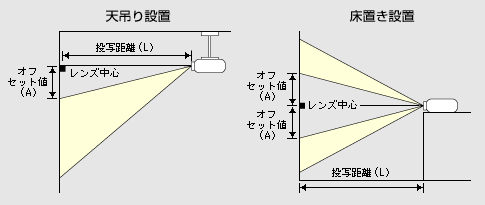

| 投写距離 | |||||
|---|---|---|---|---|---|
| スクリーンサイズ | 投写距離(L) | オフセット値 値(A) |
|||
| (型) | 幅(W) | 高さ(H) | 最短(Wide) | 最長(Tele) | |
| 60 | 1.3m | 0.7m | 1.5m | 2.2m | 0 |
| 80 | 1.8m | 1.0m | 2.0m | 3.0m | 0 |
| 100 | 2.2m | 1.2m | 2.6m | 3.7m | 0 |
| 120 | 2.7m | 1.5m | 3.1m | 4.5m | 0 |
| 150 | 3.3m | 1.9m | 3.8m | 5.6m | 0 |
| 200 | 4.4m | 2.5m | 5.1m | 7.5m | 0 |
●アスペクト比 16：9の場合
| スクリーンサイズ | 投写距離(L) | |||
|---|---|---|---|---|
| (型) | 高さ(H) | 幅(W) | >最短(Wide) | 最長(Tele) |
| 60 | 0.90m | 1.20m | 1.9m | 2.7m |
| 80 | 1.20m | 1.60m | 2.5m | 3.6m |
| 100 | 1.50m | 2.00m | 3.1m | 4.6m |
| 120 | 1.80m | 2.40m | 3.7m | 5.5m |
| 150 | 2.30m | 3.00m | 4.7m | 6.9m |
●アスペクト比 4：3の場合
| オプション | ||
|---|---|---|
| 商品名 | 型番 | 仕様 |
| 80型 スプリングローラー式 スクリーン(16：9) |
ELPSC15 | 外形寸法：1830(W)×1102(H)×54(D)mm 重さ：約2.6kg スクリーン生地色：ホワイト |
| スクリーンスタンド （注1） |
ELPSCST01 | ELPSC15用スタンド 外形寸法：486(W)×最大1884(H)×486(D)mm 重さ：6.1kg |
| 80型掛図式 スクリーン (16：9)（注2） |
MAG-HD80W | 外形寸法：1892(W)×1050(H)×30(D)mm 重さ：約2.9kg スクリーン生地色：ホワイト |
| 80型 立ち上げ式スクリーン [Stylist](16：9)（注3） |
EUP-80HDAM | 外形寸法：1943(W)×1779(H)×300(D)mm 重さ：約8.2kg スクリーン生地色：グレイマットアドバンス |
| ソフトキャリング ケース |
ELPKS54 | 390(W)×335(H)×140(D)mm |
| 天吊金具（注4） | ELPMB19 | 天吊用金具(ホワイト) |
| 天吊用追加パイプ（注4） | ELPFP07 | 高天井及び化粧板天井用パイプ (600mm)(ホワイト) |
| プロジェクター スタンド（注5） |
EPS500W | 天板：500(W)×380～485(H)×380(D)(高さ可変) 耐荷重：約15kg、重さ：約5.7kg |
- （注1）：高さは10cmごとに4段階で調整できます。また、キャスターのほかゴム足も同梱しています。
- （注2）：(株)映像センター製
- （注3）：(株)キクチ科学研究所製。
- （注4）：高天井などで天井からプロジェクターまで距離をとりたい時、天吊用追加パイプをご使用ください。取付には特別な技術が必要です。安全のため、お客様自身での取付は行わないでください。設置工事費は別途必要です。詳しくは取扱販売店までご相談ください。
- （注5）：朝日木材加工(株)製。お客様の組立式になります。
