記載されている内容は、販売当時のものであり、一部販売が終了しているものがありますが、ご了承ください。

投写距離

単位：cm

スクリーンサイズ
（16：9）		 およその大きさ
（幅×高さ）		 およその投写距離（L） およその
オフセット値(注1)A
最短（Wide） 最長（Tele） Wide=Tele
60型 133×75 135 164 −5
80型 177×100 181 219 −7
90型 199×112 204 247 −8
100型 221×125 227 275 −8
120型 266×149 273 330 −10
150型 332×187 342 413 −13
200型 443×249 457 551 −17
300型 664×374 686 828 −25
  • （注1）レンズ中心（0）からスクリーン下端までのおよその高さ。
    値がレンズ中心から下方向の場合は−の数値、レンズ中心から上方向の場合は+の数値で記載しています。
  • （注）当社計測値

●アスペクト比16：9の場合

アスペクト比16：9の場合

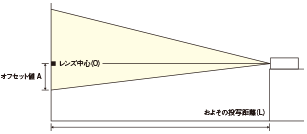

●床置き設置図

床置き設置図

仕様概要

商品名・型番 EH-TW750/EH-TW750S（注1）
方式 3LCD方式
液晶パネルサイズ（対角） 0.61型ワイドポリシリコンTFT液晶パネル（16：9）
スクリーン解像度 FullHD（1920×1080）
液晶パネル画素数（横×縦×枚数） 1920×1080×3
光出力（白の明るさ）（注2）（注3） 3,400lm（最大）
カラー光束（カラーの明るさ）（注4） 3,400lm（最大）
コントラスト比 16,000：1（注5）
色再現性 フル10bitカラープロセッシング（約10億7000万色）
外形寸法（W×D×H）突起部含まず 302mm×249mm×87mm
質量 約2.8kg
投写レンズ 1.2倍マニュアルズームフォーカスレンズ　F:1.58-1.70　f：14.06-16.82mm
台形補正 タテ±30°　ヨコ±30°
スクリーンサイズ 30型～300型
映像入力端子 ミニD-Sub15pin、HDMI®×2、1RCA
制御入力端子 USBタイプB
USB USBタイプA（注6）
音声入力端子 2RCA（音声L/R）
音声出力端子 ステレオミニジャック
対応解像度 対応解像度一覧
無線LAN 内蔵　スクリーンミラーリング対応
3D対応 非対応
スピーカー 2W×1
騒音レベル 28dB（最小）
光源 210W　UHEランプ
動作温度 5℃～40℃（湿度20～80%、非結露）標高2286～3048mで使用する場合は5℃～35℃
電源 AC100V～240V ±10％ 50/60Hz
消費電力（明るさ切替「高」、スタンバイ時） 345W/0.3W
同梱物 電源コード（1.8m）/リモコン（電池付）/かんたん操作ガイド/保証書
  • （注1）スクリーンの仕様については、「EH-TW750Sセットスクリーン仕様」をご覧ください。
  • （注2）出荷時における本製品全体の平均的な値を示しており、JISX6911:2021データプロジェクターの仕様書様式に則って記載しています。測定方法、測定条件については附属書Bに基づいています。
  • （注3）ISO/IEC21118:2020の基準で測定しています。
  • （注4）SIDにて規格化されたIDMS（International Display Measurements Standard）15.4に従って、測定しています。
  • （注5）2D映像視聴時でカラーモード「ダイナミック」、明るさ切替「高」、「オートアイリス」オンかつ、ズームがワイド端の時。
  • （注6）オプションのELPAP12を使用する際は、別途5V2Aの給電が必要になります。プロジェクター本体のUSB-A端子からは給電できません。

オプションについては「オプション」ページをご覧ください。

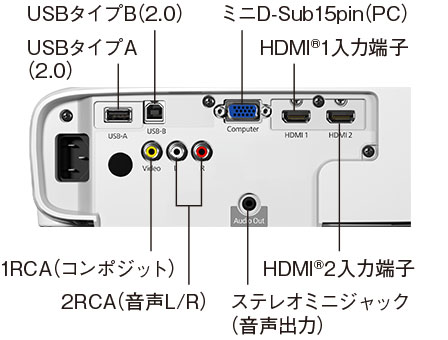

接続端子（製品背面）

接続端子（製品背面）

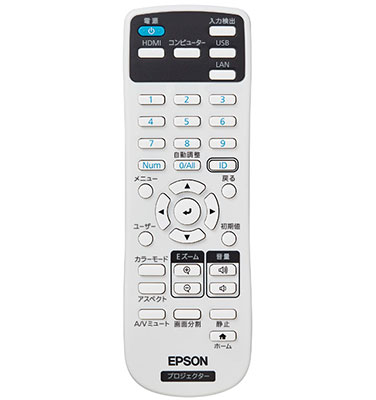

リモコン

リモコン

対応解像度一覧

プロジェクターのパネル解像度より大きな解像度の信号を入力した時は、画質が劣化する場合があります。

コンピューター映像（アナログRGB）

信号フォーマット リフレッシュレート(Hz) 解像度（ドット）
VGA 60/72/75/85 640×480
SVGA 60/72/75/85 800×600
XGA 60/72/75/85 1024×768
WXGA 60 1280×768
60 1366×768
60/75/85 1280×800
WXGA+ 60/75/85 1440×900
WXGA++ 60 1600×900
SXGA 70/75/85 1152×864
60/75/85 1280×960
60/75/85 1280×1024
SXGA+ 60/75 1400×1050
WSXGA+（注） 60 1680×1050
UXGA 60 1600×1200
1920×1080 50/60 1920×1080
  • （注）［映像］メニューの［入力解像度］で［ワイド］を選択しているときのみ
    上記以外の信号が入力された場合でも、映像を投写できることがあります。
    ただし、機能が制限されることがあります。

コンポジットビデオ

信号フォーマット リフレッシュレート(Hz) 解像度（ドット）
TV（NTSC） 60 720×480
TV（SECAM） 50 720×576
TV（PAL） 50/60 720×576

HDMI端子からの入力信号

信号フォーマット リフレッシュレート(Hz) 解像度（ドット）
VGA 60 640×480
SVGA 60 800×600
XGA 60 1024×768
WXGA 60 1280×800
60 1366×768
WXGA+ 60 1440×900
WXGA++ 60 1600×900
SXGA 60 1280×960
60 1280×1024
SXGA+ 60 1400×1050
WSXGA+ 60 1680×1050
UXGA 60 1600×1200
UXGA 60 1600×1200
1920×1080 50/60 1920×1080
WUXGA（ReducedBlanking） 60 1920×1200
SDTV（480i/480p） 59.94 720×480
SDTV（576i/576p） 50 720×576
HDTV（720p） 50/59.94/60 1280×720
HDTV（1080i） 50/59.94/60 1920×1080
HDTV（1080p） 23.98/24/29.97/30/50/59.94/60 1920×1080

EH-TW750Sセットスクリーン仕様

名称 80型モバイルスクリーン（16：9）
設置時 外形寸法 1,831（W）×1,066（H）mm、
380（D）mm、450（B）mm
設置時高さ 最大（A）：1,840mm床面より
白面下端（C）：可変300～800mm
スクリーン生地色 ホワイト
重さ 約3.3kg（スクリーン部約1.9kg）
ケース収納時 全長 約1,125mm
重さ 約3.8kg
  • （注）セットスクリーン単体での販売はしておりません。
セットスクリーン

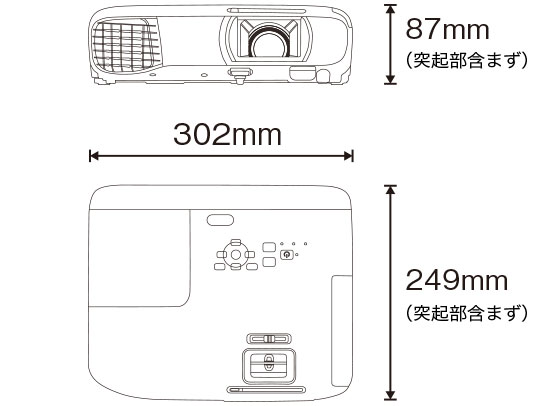

外形寸法

302(W)×249(D)×87(H)mm

外形寸法
