製品スペック情報（販売終了品）
EH-TW530S/EH-TW530
| 仕様概要 | |
|---|---|
| 商品名・型番 | EH-TW530S（注1）/ EH-TW530 |
| 方式 | 3LCD方式 |
| 液晶パネルサイズ（対角） | 0.59型ワイドポリシリコンTFT液晶パネル（16：10） |
| 液晶パネル画素数（横×縦×枚数） | 1280×800×3 |
| 有効光束（白の明るさ） | 2,800lm（最大） |
| カラー光束（カラーの明るさ） | 2,800lm（最大） |
| コントラスト比 | 15,000：1（注2） |
| 色再現性 | 10bitカラープロセッシング（約10億7,000万色（注3）） |
| 外形寸法（W×D×H）突起部含まず | 297mm×234mm×77mm |
| 質量 | 約2.4kg |
| 投写レンズ | 1.2倍マニュアルズームフォーカスレンズ F：1.58-1.72 f：16.9-20.28mm |
| 投写レンズ（対角） | 33型～318型 |
| 映像入力端子 | ミニD-Sub15pin、HDMI®、1RCA、Sビデオ |
| 制御入力端子 | USBタイプB |
| USBストレージ | USBタイプA |
| 音声入力端子 | 2RCA（音声L/R） |
| 音声出力端子 | ステレオミニジャック |
| ビデオ信号対応解像度 | 480i 60Hz、480p 60Hz、720p 60Hz、1080i 60Hz、1080p 60Hz（注4）、1080p 24Hz（注4）、1080p 30Hz（注4）、NTSC/SECAM/PAL（注5） |
| RGB信号対応解像度 | UXGA、SXGA+、SXGA、WXGA+、WXGA（注6）、XGA、SVGA、VGA |
| 3D対応 | フレームパッキング（注7）、サイドバイサイド、トップアンドボトム（注7） |
| DVDプレーヤー部（注8） | - |
| スピーカー | 2W×1 |
| 騒音レベル | 29dB（最小） |
| 光源 | 200Ｗ UHEランプ |
| 動作温度 | 5℃～35℃（非結露） |
| 電源 | AC100V～240V ±10% 50/60Hz |
| 消費電力（明るさ切替「高」/スタンバイ時） | 283W/0.24W（注9） |
| 同梱物 | 電源ケーブル（1.8m）/ リモコン（電池付）/ 取扱説明書（CD）/ かんたん操作ガイド / 保証書 |
- （注1）スクリーンの仕様については、「セットスクリーン仕様」をご覧ください。
- （注2）2D映像視聴時でカラーモード「ダイナミック」、明るさ切替「高」、「オートアイリス」オンかつ、ズームがワイド端の時。
- （注3）アナログ入力以外は1677万色フルカラー
- （注4）デジタル入力にのみ対応しています。
- （注5）アナログ入力にのみ対応しています。
- （注6）解像度（ドット）1,280×768にはアナログ入力のみ対応しています。
- （注7）1080i 60Hz、1080p 60Hzには対応していません。
- （注8）リージョン2。
- （注9）通信オフ時。
| 投写距離 | ||||
|---|---|---|---|---|
| スクリーン サイズ （16：9） |
およその 大きさ （幅×高さ） |
およその投写距離（L） | およその オフセット値（注1）A |
|
| 最短（Wide） | 最長（Tele） | Wide=Tele | ||
| 60型 | 133×75 | 172 | 208 | 3 |
| 80型 | 177×100 | 231 | 278 | 4 |
| 100型 | 221×125 | 289 | 348 | 5 |
| 120型 | 266×149 | 348 | 418 | 7 |
| 150型 | 332×187 | 435 | 523 | 8 |
| 200型 | 443×249 | 582 | 699 | 11 |
| 300型 | 664×374 | 874 | 1049 | 16 |
単位：cm
●アスペクト比 16：9の場合
●床置き設置図
- （注1）レンズ中心（0）からスクリーン下端までのおよその高さ。値がレンズ中心から下方向の場合は＋の数値、レンズ中心から上方向の場合は－の数値で記載しています。
- （注）当社計測値
- 接続端子
-
- リモコン
-
| EH-TW530Sセットスクリーン仕様 | ||
|---|---|---|
| 名称 | ワイドスクリーン（16：9） | |
| 設置時 | 外形寸法 | 1,831（W）×1,066（H）mm、 380（D）mm、450（B）mm |
| 設置時高さ | 最大（A）：1,840mm床面より 白面下端（C）：可変300～800mm |
|
| スクリーン生地色 | ホワイト | |
| 重さ | 約3.3kg（スクリーン部約1.9kg） | |
| ケース収納時 | 全長 | 約1,125mm |
| 重さ | 約3.8kg | |
- （注）セットスクリーン単体での販売はしておりません。
- （注）EH-TW530Sはアスペクト比16：10を採用しておりますが、添付のスクリーンはアスペクト比16：9になります。あらかじめご了承ください。

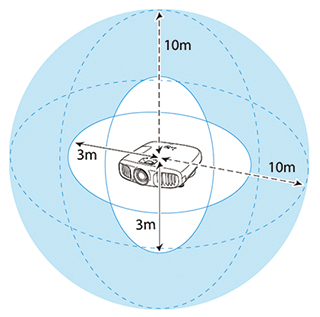

- 3D映像の視聴範囲
-
プロジェクターから10mの範囲で視聴できます。
3Dメガネとプロジェクター本体をペアリングする場合の距離は3mです。
