小型デバイス用電源制御IC（PMIC）

急速充電と長寿命化を両立する超小型バッテリー機器向け電源IC

エプソンのパワーマネジメントIC（PMIC）は、補聴器やウェアラブル機器などの超小型バッテリー機器を対象とした小型・低消費電力設計に適した電源ICです。ワイヤレス受電、充電・放電制御、電源、保護機能を1チップに統合することで、外付け部品の削減や回路構成の簡素化を可能にし、小型機器に求められる超低消費電力設計に対応します。さらに、制御可能な急速充電と充電終止電圧制御を組み合わせた充電方式により、充電時間とバッテリー負荷のバランスを制御可能です。これにより、ユーザーの利便性を保ちながら、バッテリー劣化を抑えた長寿命設計を実現します。

製品特長

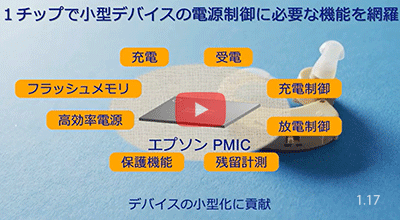

  • バッテリーを搭載した小型機器に必要な機能を1チップに統合
    • エプソンのPMICは、ワイヤレス受電、充電・放電制御、電源、保護機能を1チップに統合しています。これにより、外付け部品の削減や回路構成の簡素化が可能となり、小型バッテリー搭載機器に求められる小型・低消費電力設計に対応します。
  • 制御可能な急速充電
    • 一般的な小型デバイス向けPMICの急速充電では、高電流による充電が満充電付近まで継続する方式や、時間制御による方式が用いられることがあります。これらの方式では、満充電付近での高電流充電や、実際のバッテリー状態に応じた制御が難しい場合があります。エプソンのPMICは、設計者が設定したバッテリー電圧までを高電流で充電し、その後は電流を低減する充電制御が可能です。これにより、充電時間を短縮しながら、バッテリー負荷を抑えた急速充電を実現します。
  • 充電終止電圧制御
    • 一般的な充電では、満充電状態まで充電・保持されることが多く、これがバッテリー劣化の一因となる場合があります。エプソンのPMICは、ユーザーの使用量、充電時の温度、サイクル回数などの条件に応じて充電終止電圧を制御することが可能です。これにより、満充電状態を避けた運用が可能となり、バッテリー劣化を抑えた長期使用に適した設計を支援します。

ラインアップ

エプソンのパワーマネジメントICは、ワイヤレス給電と接点充電の両方に対応したモデルと、接点充電に特化したモデルをラインナップしています。用途や製品構成に応じて、最適なモデルを選択することが可能です。
S1A00210BおよびS1A00211Bは、現在開発中のモデルです。
エンジニアリングサンプル（ES）は2026年2月より提供開始予定、量産（MP）品の受注は2026年4月開始予定です。

S1A00210B
※量産受付開始
26年4月 		ワイヤレス給電および接点充電の両方に対応した、シリーズ中で最も高機能な次世代PMIC。
充電電流の拡大や内蔵電源の増設に加え、充電終止電圧制御および任意のバッテリー電圧までの急速充電により、バッテリー劣化を抑制した充電設計が可能。実使用に即したサイクルカウント計測など、各機能を強化。
※現在開発中
S1A00211B
※量産受付開始
26年4月

S1A00210Bをベースに、接点充電に特化したモデル。
ワイヤレス受電機能を省くことで、よりコンパクトな実装を実現。
※現在開発中
S1A00115B

必要な機能に絞ることで、小型化とコスト低減を両立したPMIC。
接点充電を前提としたシンプルな構成で、コスト重視の小型バッテリー機器に最適
S1A00114B

接点給電に特化したPMIC。ワイヤレス給電を必要としない構成に最適で、
安定した給電とシンプルな電源設計が可能。
S1A00112B

ワイヤレス給電および接点給電の両方に対応したモデル。
コネクタレス設計や防水性が求められる用途に適し、ワイヤレス給電を活用した製品設計が可能。

仕様比較

  S1A00210B S1A00211B S1A00115B S1A00114B S1A00112B
入力電圧 2.3V-5.25V 2.3V-5.25V 4.5V-5.5V 4.5V-5.5V 4.5V-5.5V
充電電圧 2.6V-2.8V
3.6V-4.5V		 2.6V-2.8V
3.6V-4.5V		 3.0V-4.35V 3.0V-4.35V 3.0V-4.35V
充電方式 CC-CV
急速充電の
電圧・時間制御		 CC-CV
急速充電の
電圧・時間制御		 CC-CV
急速充電の時間制御		 CC-CV
急速充電の時間制御		 CC-CV
急速充電の時間制御
充電電流 0-300mA
無接点時0-20mA		 0-300mA 0-40mA 0-40mA 0-40mA
無接点時0-20mA
内蔵電源 LDO
改良版Charge Pump		 LDO
改良版Charge Pump 		Charge Pump Charge Pump Charge Pump
保護機能 〇 〇 〇 〇 〇
通信 負荷変調
I2C		 負荷変調
I2C		 - 負荷変調
I2C		 負荷変調
I2C
PKGタイプ WCSP48
2.4 x 3.4 x 0.5mm		 WCSP48
2.4 x 3.4 x 0.5mm		 WCSP30
2.4 x 2.1 x 0.5mm		 WCSP36
2.4 x 2.4 x 0.3mm		 WCSP36
2.4 x 2.6 x 0.6mm
ワイヤレス
受電機能		 〇
~20MHz		 × × × 〇
~kHz
その他 モーションセンサ制御
ホールセン制御
LEDドライバ
充電終止電圧制御 		モーションセンサ制御
ホールセン制御
LEDドライバ
充電終止電圧制御 		モーションセンサ制御
ホールセン制御
LEDドライバ 		モーションセンサ制御
ホールセン制御
LEDドライバ 		モーションセンサ制御
ホールセン制御
LEDドライバ
ブリーフシート PDF
483KB		 PDF
384KB		 (英語）PDF
344KB		 (英語）PDF
368KB		 (英語）PDF
219KB

送電側PMIC(S1A00121F)とのセット利用

エプソンでは、バッテリーを搭載した本体側にワイヤレスで電力を供給するための送電側PMICをラインナップしています。エプソンの送電側ICと組み合わせて使用することで、受電側ICと負荷変調通信を用いて情報を交換、送電側は受電側の状態を把握しながら、受電状態に応じた適切な電力供給制御を行うことが可能です。

交換可能な情報例

  • 整流電圧
  • 充電状況（バッテリー電圧、温度、サイクルカウント、ステータス）
  • 機器ID
  • ICナンバー



S1A00121F
入力電圧 4.5V-5.5V
電力転送

0.1W
転送周波数

54kHz~400kHz
通信

負荷変調
I2C
PKGタイプ

SQFN9-64pin 9.0 x 9.0 x 1.0mm
その他

LEDドライバ
