パッケージ

電子機器の高性能、小型軽量化にともない、高集積、高速化するASICを高密度に実装するためのパッケージ技術が、ますます重要になってきています。エプソンでは、小ピンから多ピン、小型、薄型など多様なニーズにお応えする豊富なパッケージラインアップをとりそろえています。


ASIC製品の概要資料置き換えできたIC一覧、課題解決資料をダウンロード

QFP&TQFP

ピン数 PKGタイプ リードピッチ(mm) リード形状 材質 ボディサイズ(mm) PKG厚Max.
48 TQFP12 0.5 STD Cu 7×7 1.2
48 QFP12 0.5 STD Cu 7×7 1.7
64 TQFP13 0.5 STD Cu 10×10 1.2
64 QFP13 0.5 STD Cu 10×10 1.7
80 QFP14 0.5 STD Cu 12×12 1.7
100 TQFP15 0.5 STD Cu 14×14 1.2
100 QFP15 0.5 STD Cu 14×14 1.7
128 TQFP15 0.4 STD Cu 14×14 1.2
128 QFP15 0.4 STD Cu 14×14 1.7
144 QFP20 0.5 STD Cu 20×20 1.7
176 QFP21 0.5 STD Cu 24×24 1.7
208 QFP22 0.5 STD Cu 28×28 1.7
216 QFP21 0.4 STD Cu 24×24 1.7
256 QFP22 0.4 STD Cu 28×28 1.7

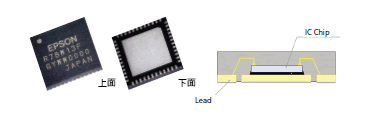

SQFN (Saw Quad Flat Non-leaded Package)

SQFN (Saw Quad Flat Non-leaded Package)

ピン数 PKGタイプ リードピッチ(mm) リード形状 材質 ボディサイズ(mm)
24 SQFN 4 0.5 STD Cu 4×4×1.0
32 SQFN 5 0.5 STD Cu 5×5×1.0
48 SQFN 7 0.5 STD Cu 7×7×1.0
64 SQFN 9 0.5 STD Cu 9×9×1.0

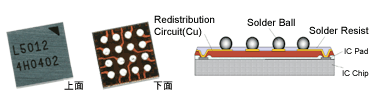

WCSP (Wafer level Chip Scalce Package)

WCSP (Wafer level Chip Scalce Package)

ピン数 PKGタイプ ボールピッチ(mm) ボディサイズ(mm)
16 WCSP(S1L5012) 0.5 2.4×2.4×0.8
25 WCSP(S1L5028) 0.5 3.0×3.0×0.8
49 WCSP(S1L5075) 0.5 4.2×4.2×0.8
81 WCSP(S1L5125) 0.5 5.0×5.0×0.8
49 WCSP(S1L60093) 0.4 3.0×3.0×0.8

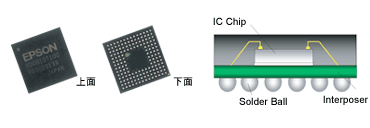

PFBGA (Plastic Fine-pitch Ball Grid Array)

PFBGA (Plastic Fine-pitch Ball Grid Array)

PKGタイプ ボディサイズ(mm) ボールピッチ(mm)
PFBGA5U-60 5×5×1.2 0.5
PFBGA5U-81 5×5×1.2 0.5
PFBGA6U-96 6×6×1.2 0.5
PFBGA6U-121 6×6×1.2 0.5
PFBGA7U-144 7×7×1.2 0.5
PFBGA7U-161 7×7×1.2 0.5
PFBGA8U-161 8×8×1.2 0.5
PFBGA8U-181 8×8×1.2 0.5
PFBGA7U-100 7×7×1.2 0.65
PFBGA8U-112 8×8×1.2 0.65
PFBGA8U-121 8×8×1.2 0.65
PFBGA10U-160 10×10×1.2 0.65
PFBGA10U-180 10×10×1.2 0.65
PFBGA12U-208 12×12×1.2 0.65
PFBGA7U-48 7×7×1.2 0.8
PFBGA8U-81 8×8×1.2 0.8
PFBGA10U-121 10×10×1.2 0.8
PFBGA10U-144 10×10×1.2 0.8
PFBGA12U-180 12×12×1.2 0.8
PFBGA14U-220 14×14×1.2 0.8
PFBGA16U-280 16×16×1.2 0.8

VFBGA (Very Thin Fine-pitch Ball Grid Array)

VFBGA (Very Thin Fine-pitch Ball Grid Array)

PKGタイプ ボディサイズ(mm) ボールピッチ(mm)
VFBGA4H-49 4×4×1.0 0.5
VFBGA5H-81 5×5×1.0 0.5
VFBGA6H-96 6×6×1.0 0.5
VFBGA6H-121 6×6×1.0 0.5
VFBGA7H-144 7×7×1.0 0.5
VFBGA7H-161 7×7×1.0 0.5
VFBGA8H-181 8×8×1.0 0.5
VFBGA10H-240 10×10×1.0 0.5
VFBGA10H-121 10×10×1.0 0.8
VFBGA10H-144 10×10×1.0 0.8
