EMP-TWD3

  • サポート情報一覧へ
仕様概要
機種名 EMP-TWD3
方式 3LCD方式(三原色液晶シャッタ式投影方式)
液晶パネルサイズ(対角) 0.55型ポリシリコンTFTワイド液晶パネル<16:9>
液晶パネル画素数
(横×縦×枚数)
854×480×3
輝度 1200lm(最大)
コントラスト比 1000:1
色再現性 8bitカラープロセッシング(約1677万色)
外形寸法
(W×D×H)mm:突起部含まず
340×310×180
質量 約7.0kg
投写レンズ 1.5倍マニュアルズーム・フォーカスレンズ、
F:1.7~2.1、f:13.7~20.5mm
レンズシフト 上下50% 左右25%(注1)
タテ台形歪み補正 ±15°(注2)
投影サイズ
(対角)
30型~300型
接続端子 ミニD-Sub 15pin(コンポーネント対応)、 S端子(Sビデオ)、
1RCA(コンポジット)、2RCA(音声L/R)、
ステレオミニジャック(ヘッドホン)出力端子、
RCA(サブウーファー)出力端子、光デジタル音声出力端子
対応信号 ビデオ信号 コンポーネント信号
(525i(480p)/525p(480p)/1125i(1080i)/750p(720p))、
Sビデオ信号、コンポジット信号
(NTSC/NTSC4.43/PAL/M-PAL/N-PAL/PAL60/SECAM)
PC信号(注3) SXGA、XGA、SVGA、VGA
内蔵DVD 525i(480i)、525p(480p)
DVDプレーヤー部 再生対応
ディスク
DVDビデオ、DVD-R/RW(ビデオフォーマット)(注4)、
ビデオCD、SVCD、オーディオCD、
CD-R/RW(MP3、WMA、JPEGフォーマット)
ビデオ信号 525i(480i)、525p(480p)
音声 DTS2.0+DIGITAL OUT(注5)、DOLBY DIGITAL(注6)
スピーカー 10W+10W
騒音レベル 28dB(シアター・ブラックモード時)
光源 出力/種別 135W UHE
電源 100~240V AC±10%、50/60Hz
消費電力
(ランプパワーHigh/スタンバイ時)
230W/6W
動作温度 5℃~35℃(非結露)
付属品 電源コード(3.0m)、リモコン(電池付)、
ソフトウェアCD-ROM(注7)(デジカメde!!ムービーシアター2 LE for dreamio)、
ミニD-Sub 15pin←→コンポーネント変換ケーブル(25cm)
取扱説明書、保証書、レンズカバー、ボタン名日本語シール、保証書
  • (注1):画面を上下と左右の両方ともに最大値にシフトすることはできません。
  • (注2):レンズを左右にシフトしているときは、台形歪みを補正をすることができません。
  • (注3):小さい文字等については、見えにくい場合もあります。
  • (注4):VRモードで記録されたものは再生できません。また、デジタル放送のコピーワンス(1回だけ録画可能)番組を、DVDに録画(ムーブ)したものについて再生できません。
  • (注5):DTSおよびDTS2.0+DIGITAL OUTはデジタルシアターシステムズ社の商標です。
  • (注6):DOLBY DIGITALは、ドルビーラボラトリーズの登録商標です。
  • (注7):対応OS:Windows® XP Home Edition/XP Professional/2000 Professional
    (インストールは「コンピュータの管理者(Administrator)」権限で行ってください。)
    Windows Vistaの最新情報についてはこちらをご覧下さい。
  • (注8):デジカメde!!ムービーシアター
    お問い合わせ先:TEL:03-3376-7440
インターフェイス

インターフェイスPC接続端子

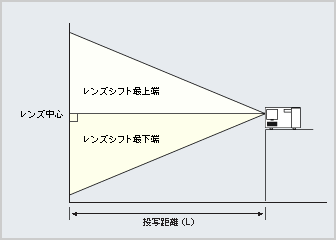

投写距離
スクリーンサイズ およその投写距離(L) オフセット値(A)
(型) 幅(W) 高さ(H) 最短(Wide) 最長(Tele)
60 1.3m 0.7m 1.5m 2.2m 0
80 1.8m 1.0m 2.0m 3.0m 0
100 2.2m 1.2m 2.6m 3.7m 0
120 2.7m 1.5m 3.1m 4.5m 0
150 3.3m 1.9m 3.8m 5.6m 0
200 4.4m 2.5m 5.1m 7.5m 0

●アスペクト比 16:9の場合

アスペクト比16:9
スクリーンサイズ およその投写距離(L)
(型) 幅(W) 高さ(H) 最短(Wide) 最長(Tele)
60 1.2m 0.9m 1.9m 2.7m
80 1.6m 1.2m 2.5m 3.6m
100 2.0m 1.5m 3.1m 4.6m
120 2.4m 1.8m 3.7m 5.5m
150 3.0m 2.3m 4.7m 6.9m

●アスペクト比 4:3の場合

アスペクト比4:3
設置例
オプション
商品名 型番 仕様
80型
スプリングローラー式
スクリーン(16:9)
ELPSC15 外形寸法:1830(W)×1102(H)×54(D)mm
重さ:約2.6kg
スクリーン生地色:ホワイト
スクリーンスタンド(注1) ELPSCST01 ELPSC15用スタンド
外形寸法:486(W)×最大1884(H)×486(D)mm
重さ:6.1kg
80型掛図式
スクリーン
(16:9)(注2)
MAG-HD80W 外形寸法:1892(W)×1050(H)×30(D)mm
重さ:約2.9kg
スクリーン生地色:ホワイト
80型
立ち上げ式スクリーン
[Stylist](16:9)(注3)
EUP-80HDAM 外形寸法:1943(W)×1779(H)×300(D)mm
重さ:約8.2kg
スクリーン生地色:グレイマットアドバンス
アンプ内蔵
サブウーファー
ELPSP01 再生機能範囲:40~350Hz
最大出力:15W
外形寸法:124(W)×170(H)×224(D)mm
重さ:約2.0kg
プロジェクター
スタンド(注4)
EPS500W 天板:500(W)×380~485(H)×380(D)(高さ可変)
耐荷重:約15kg、重さ:約5.7kg
  • (注1):高さは10cmごとに4段階で調整できます。また、キャスターのほかゴム足も同梱しています。
  • (注2):(株)映像センター製
  • (注3):(株)キクチ科学研究所製。
  • (注4):朝日木材加工(株)製。お客様の組立式になります。
