高性能4ビット

S1C63 Family

S1C63 Familyは、強力なCMOS 4ビットコアCPU(S1C63000)を核に、ROM、RAM、入出力ポート、LCDドライバ等、多彩な周辺回路を1チップに凝縮。豊富なインストラクションと高速命令サイクル(2-6 CPI)により、高速動作を実現。さらに低電圧動作、低消費電流の特長を持つCMOS 4ビットマイクロコントローラです。

製品ラインアップ

S1C63000シリーズ
低消費電流を特長に機能を最適化し、電池の超寿命化や省サイズを必要とする電池駆動の携帯機器に最適

S1C63100シリーズ
煙センサなどの表示レスの機器に最適

S1C63400シリーズ
データバンク等のドットマトリクス表示を必要とする携帯機器に最適

S1C63500シリーズ
データバンク/Caller-ID等のドットマトリクス表示を必要とする通信機器/携帯機器に最適

S1C63600シリーズ
電池駆動を必要とする温度測定機能付き携帯機器に最適

S1C63700シリーズ
超低消費電流。電池寿命を延ばしたいウォッチなどの携帯機器に最適

ドキュメントダウンロード

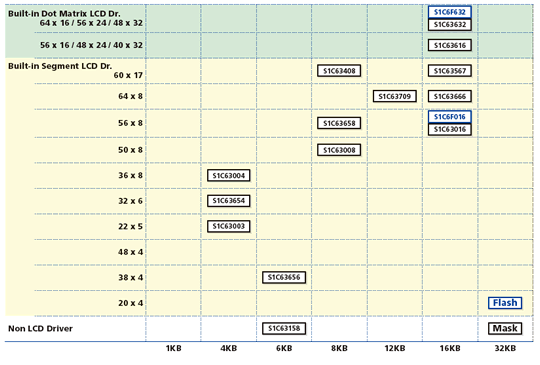

高性能4ビットマイクロコントローラ ラインアップ

高性能4ビットマイクロコントローラ

高性能4ビットマイクロコントローラ スペック一覧 PDF

S1C63000シリーズ

ROM、RAM、LCDドライバ、R/Fコンバータ、各種タイマ機能などを備えたマイクロコントローラ。広範囲の動作電圧、低消費電力の特長を持ち、電力寿命を延ばしたいウォッチやクロック、温度測定機能付き携帯機器に最適です。

スペック一覧 PDF

ステイタス 機種名 LCDドライバseg×com 電源電圧
(V)
クロック周波数
低速/高速
(Hz(Typ.))
ROM
×13-bit
RAM
×4-bit
データシートPDF
データシート
マニュアルPDF
マニュアル
マニュアル
正誤表
MP S1C63003 22(Max)×
3/4/5
*13
1.1~1.7 32.768k /550K 4,096 256 S1C63003 データシート
165KB
S1C63003/004/63008/63016 テクニカルマニュアル
2,614KB
S1C63003/004/008/016 正誤表
608KB
1.8~5.5
MP S1C63004 36(Max)×
3/4/5/6/7/8
*2

1.1~1.7

32.768k/1M 4,096 512 S1C63004 データシート
101KB
1.8~5.5 32.768k/4M
MP S1C63008 50(Max)×
3/4/5/6/7/8
*6
1.1~1.7
32.768k/1M
8,192 1,024 S1C63008 データシート
116KB
1.8~5.5 32.768k/4M
MP S1C63016 56(Max)×
3/4/5/6/7/8
*6
1.1~1.7
32.768k/1M
16,384 2,048 S1C63016 データシート
116KB
1.8~5.5 32.768k/4M
MP S1C6F016 56(Max)×
3/4/5/6/7/8
*6
1.8~3.6
*8
32.768k/4M 16,384
(Flash)
*
9
2,048 S1C6F016 データシート
176KB
S1C6F016 テクニカルマニュアル
2,742KB
S1C6F016 正誤表
69KB

*2:Segment端子 16本は入出力ポート・R/F変換器端子と機能共有(マスクオプションにより選択)

*6:Segment端子 20本は入出力ポート・R/F変換器端子と機能共有(マスクオプションにより選択)

*8:フラッシュプログラミング時2.7V~3.6V

*9:本製品はSilicon Storage Technology,Inc.よりライセンスされたSuperFlash®テクノロジーを使用しています。

*13:Segment端子 12本は入出力ポート・R/F変換器端子と機能共有(マスクオプションにより選択)

S1C63100シリーズ

ROM、RAM、シリアルI/F、A/Dコンバータ、各種タイマ機能などを備えたマイクロコントローラ。A/Dコンバータの内蔵と、広範囲の動作電圧、低消費電力の特長を持ち、携帯機器に最適です。

スペック一覧 PDF

ステイタス 機種名 LCDドライバseg×com 電源電圧
(V)
クロック周波数
低速/高速
(Hz(Typ.))
ROM
×13-bit
RAM
×4-bit
データシートPDF
データシート
マニュアルPDF
マニュアル
マニュアル
正誤表
MP S1C63158 0.9~3.6 32.768k 8,192 512 S1C63158 データシート
288KB
S1C63158 テクニカルマニュアル
1,302KB
2.2~3.6 32.768k/4M

S1C63400シリーズ

ROM、RAM、ドットマトリクスLCDドライバ、各種タイマ機能などを備えたマイクロコントローラ。低消費電力の特長を持ち、データバンク等のドットマトリクス表示を必要とする携帯機器に最適です。

スペック一覧 PDF

ステイタス 機種名 LCDドライバseg×com 電源電圧
(V)
クロック周波数
低速/高速
(Hz(Typ.))
ROM
×13-bit
RAM
×4-bit
データシートPDF
データシート
マニュアルPDF
マニュアル
マニュアル
正誤表
MP S1C63408 60×8/9/16/17 1.3~3.6 32.768k 8,192 1,024 S1C63408 データシート
249KB
S1C63406/408 テクニカルマニュアル
1,279KB
S1C63408 正誤表
42KB
1.8~3.6 32.768k/4M

S1C63500シリーズ

ROM、RAM、ドットマトリクスLCDドライバ、DTMF/DPジェネレータ、各種タイマ機能などを備えたマイクロコントローラ。広範囲の動作電圧、低消費電力の特長を持ち、データバンク/Caller-ID等のドットマトリクス表示を必要とする通信機器/携帯機器用に最適です。

スペック一覧 PDF

ステイタス 機種名 LCDドライバseg×com 電源電圧
(V)
クロック周波数
低速/高速
(Hz(Typ.))
ROM
×13-bit
RAM
×4-bit
データシートPDF
データシート
マニュアルPDF
マニュアル
マニュアル
正誤表
MP S1C63567 60×8/16/17 2.2~5.5 32.768k/3.58M 16,384 5,120 S1C63567 データシート
211KB
S1C63567 テクニカルマニュアル
1,587KB
S1C63567 正誤表
42KB

S1C63600シリーズ

ROM、RAM、乗除算回路、LCDドライバ、R/Fコンバータ、各種タイマ機能などを備えたマイクロコントローラ。広範囲の動作電圧、低消費電力の特長を持ち、電池駆動を必要とする温度測定機能付き携帯機器に最適です。

スペック一覧 PDF

ステイタス 機種名 LCDドライバseg×com 電源電圧
(V)
クロック周波数
低速/高速
(Hz(Typ.))
ROM
×13-bit
RAM
×4-bit
データシートPDF
データシート
マニュアルPDF
マニュアル
マニュアル
正誤表
MP S1C63654 32×3/4/5/6 1.8~3.6 32.768k 4,096 512 S1C63654 データシート
189KB
S1C63654 テクニカルマニュアル
1,547KB
S1C63654 正誤表
216KB
2.4~3.6 32.768k/4M
MP S1C63656 38×3/4 1.1~3.6
*12
32.768k 6,144 1,024 S1C63656 データシート
255KB
S1C63656 テクニカルマニュアル
1,589KB
S1C63656 正誤表
149KB
2.4~3.6 32.768k/4M
MP S1C63658 56×4/5/8 1.8~3.6 32.768k 8,192 1,024 S1C63658 データシート
255KB
S1C63658 テクニカルマニュアル
1,627KB
S1C63658 正誤表
226KB
2.4~3.6 32.768k/4M
MP S1C63666 64×4/5/8 1.5~3.6 32.768k 16,384 5,120 S1C63666 データシート
254KB
S1C63666 テクニカルマニュアル
1,463KB
S1C63666 正誤表
149KB
2.4~3.6 32.768k/4M
MP S1C63616 56×16
48×24
40×32
1.6~5.5 32.768k/4M 16,384 2,048 S1C63616 データシート
191KB
S1C63616 テクニカルマニュアル
5,193KB
MP S1C63632 64×16
56×24
48×32
1.6~5.5 32.768k/4M 31,744 8,192 S1C63616 データシート
202KB
S1C63632 テクニカルマニュアル
1,730KB
S1C63632 正誤表
149KB
MP S1C6F632 64×16
56×24
48×32
1.8~3.6
*8
32.768k/4M 31,744(Flash)*9 8,192 S1C6F632 データシート
169KB
S1C6F632 テクニカルマニュアル
1,918KB
S1C6F632 正誤表
150KB

*8:フレッシュプログラミング時2.7V~3.6V。

*9:本製品はSilicon Storage Technology,Inc.よりライセンスされたSuperFlash®テクノロジーを使用しています。

*12:OSC1シングルクロック使用、LCDコントラスト調整なしの場合(その他の仕様では1.8V~3.6Vとなります)。

S1C63700シリーズ

ROM、RAM、LCDドライバ、各種タイマ機能などを備えたマイクロコントローラ。超低消費電流の特徴を持ち、電池寿命を延ばしたいウォッチなどの携帯機器に最適です。

スペック一覧 PDF

ステイタス 機種名 LCDライバseg×com 電源電圧
(V)
クロック周波数
低速/高速
(Hz(Typ.))
ROM
×13-bit
RAM
×4-bit
データシートPDF
データシート
マニュアルPDF
マニュアル
マニュアル
正誤表
MP S1C63709 64×4/5/8 1.0~3.6 32.768k 12,288 2,048 S1C63709 データシート
183KB
S1C63709 テクニカルマニュアル
1,809KB
S1C63709 正誤表
135KB
2.1~3.6 32.768k/4M

ドキュメント掲載のない機種については、弊社営業担当へお問い合わせください。

アプリケーション応用例

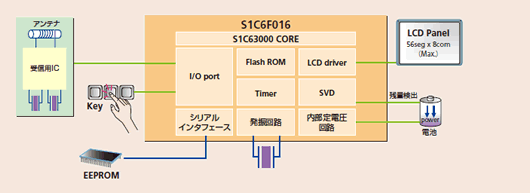

S1C6F016を使用したアプリケーション応用例:電波時計

S1C6F016を使用したアプリケーション応用例:電波時計

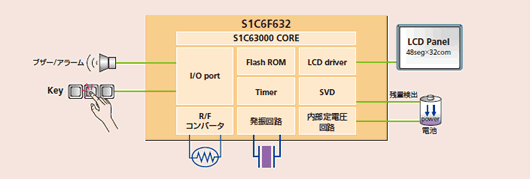

S1C6F632を使用したアプリケーション応用例:ウェザーステーション

S1C6F632を使用したアプリケーション応用例:ウェザーステーション
