8ビット(保守)

S1C88 Family

S1C88 Familyは、強力なCMOS 8-bitコアCPUを核に、ROM、RAM、LCDドライバ、シリアルインタフェースなど多彩な周辺回路を1チップに凝縮したCMOS 8-bitマイクロコントローラです。低電圧動作、低消費電流を特長とし、携帯機器など幅広い応用が可能です。

製品ラインアップ

S1C88300シリーズ
ROM、RAM、ペリフェラルの接続が容易。低消費電力を必要とする携帯機器に最適

S1C88600シリーズ
フォントROMを内蔵し、外付けROMなしで漢字表示が容易

S1C88800シリーズ
S1C88300から外部バスを削除したタイプ

ドキュメントダウンロード

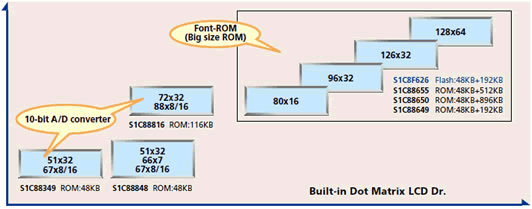

8ビットマイクロコントローラ ラインアップ

8ビットマイクロコントローラ ラインアップ

8ビットマイクロコントローラ スペック一覧 PDF

S1C88300シリーズ

ROM、RAM、ドットマトリックスLCDドライバ、シリアルI/O、タイマ、アナログコンパレータなどを備えたマイクロコントローラです。バスが外部に出ており、ROM、RAM、ペリフェラルの接続が容易にでき拡張性に優れています。低消費電力を必要とする携帯機器に最適です。

スペック一覧 PDF

ステイタス 機種名 LCDドライバseg×com 電源電圧/
動作モード
(V)
クロック周波数/
動作モード
(Hz(Typ.))
ROM
×8-bit
RAM
×8-bit
データシート
データシートPDF
マニュアル
マニュアルPDF
マニュアル
正誤表
NP S1C88349 51×32/
67×8/16/
1.8~3.5/低パワー
2.4~5.5/通常
3.5~5.5/高速
32KHz
/低パワー/4.2M
/通常/8.2M
/高速
48K 2K S1C88349 データシート
214KB
S1C88349 テクニカルマニュアル
1,637KB
S1C88349 正誤表
59KB

S1C88600シリーズ

ROM、RAM、LCDドライバ、各種タイマ機能などを備えたマイクロコントローラ。フォントROMを内蔵し、外付けROMなしで漢字表示が容易に可能です。

スペック一覧 PDF

ステイタス 機種名 LCDドライバ
seg×com
電源電圧/
動作モード
(V)
クロック周波数/
動作モード
(Hz(Typ.))
ROM
×8-bit
RAM
×8-bit
データシート
データシートPDF
マニュアル
マニュアルPDF
マニュアル
正誤表
NP S1C88649 80×8/16 1.8~3.6 32k/4.2M 48K+192K 8K S1C88649 データシート
236KB
S1C88649 マニュアル
1,366KB
S1C88649 正誤表
158KB
NP S1C88650 126×8/
16/32
32k/8.2M 48K+896K S1C88650 データシート
74KB
S1C88650 マニュアル
1,475KB
S1C88649 データシート
69KB
NP S1C88655 128×64 48K+512K S1C88655 データシート
1,575KB
S1C88655 マニュアル
1,815KB
S1C88655 正誤表
71KB
NP S1C8F626 92×32 32K/8.2M 48K+192K
(Flash)*8
8K S1C8F626 データシート
209KB
S1C8F626 マニュアル
1,900KB

*8:本製品はSilicon Storage Technology, IncよりライセンスされたSuperFlash®テクノロジを使用しています。

S1C88800シリーズ

ROM、RAM、ドットマトリクスLCDドライバ、シリアルI/O、タイマ、アナログコンパレータなどを備えたマイクロコントローラです。S1C88300から外部バスを削除したタイプ。

スペック一覧 PDF

ステイタス 機種名 LCDドライバ
seg×com
電源電圧/
動作モード
(V)
クロック周波数/
動作モード
(Hz(Typ.))
ROM
×8-bit
RAM
×8-bit
データシート
データシートPDF
マニュアル
マニュアルPDF
マニュアル
正誤表
NP S1C88848 51×32
66×17/
67×8/16
1.8~5.5 32k/8.2M 48K 1.5K S1C88848 データシート
77KB
S1C88848 テクニカルマニュアル
1,432KB
NP S1C88816 72×32/
88×8/16
1.8~3.5/低パワー
2.4~5.5/通常,
3.5~5.5/高速
32k/低パワー/4.2M/通常
/8.2M/高速
116K 8K S1C88816 データシート
293KB
S1C88816 テクニカルマニュアル
1,558KB
S1C88816 正誤表
71KB

ドキュメント掲載のない機種については、弊社営業担当へお問い合わせください。
