16ビット

S1C17 Family

S1C17 Familyは、各種センサに対応可能な豊富なインタフェース、幅広い表示領域をカバーするEPDドライバ,LCDドライバ/コントローラなど多彩な周辺回路を内蔵した16ビットマイクロコントローラです。16MBのアドレス空間をもちながら、回路規模と消費電力は8ビットマイクロコントローラクラスとなっています。またRISCアーキテクチャを採用することで、高速動作かつ低消費電力が実現されており、携帯機器に適しています。また、Flash ROM内蔵製品を多数ラインアップ。充実した開発環境やオンチップICE機能により開発期間の短縮も可能にします。

製品ラインアップ

ドキュメントダウンロード

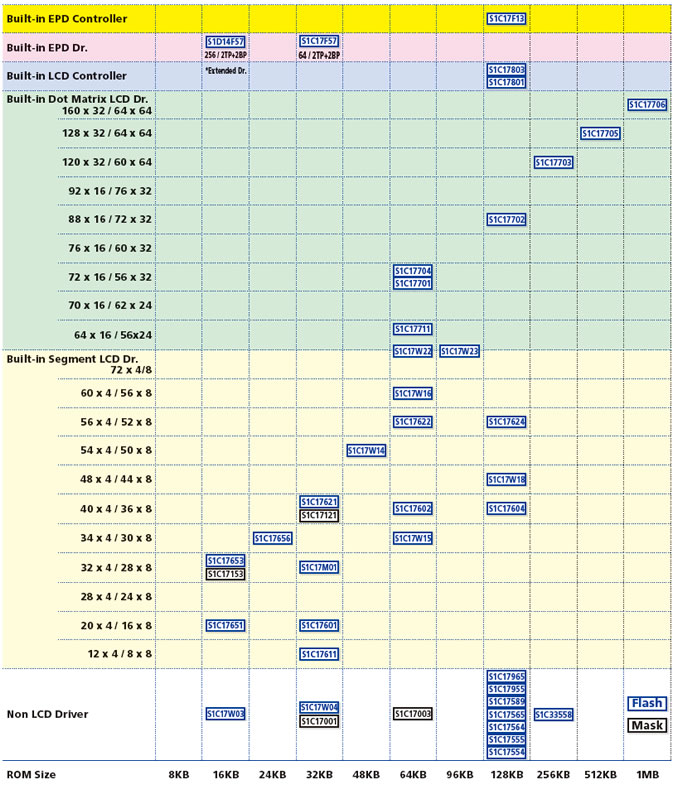

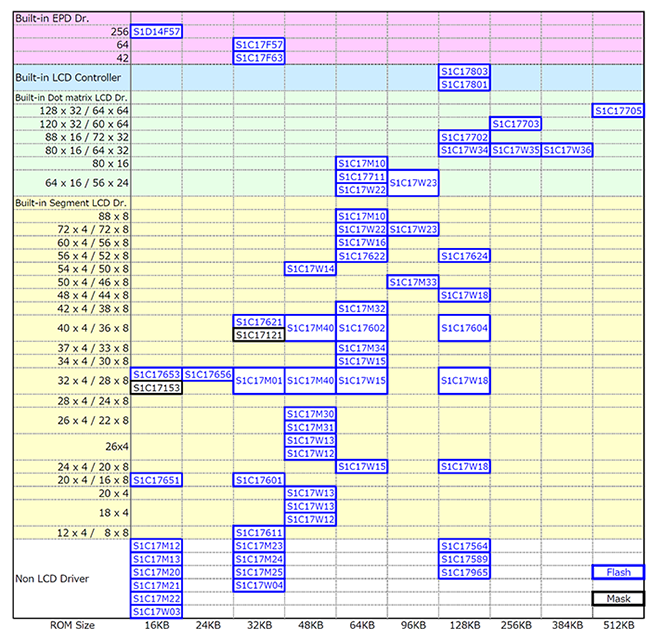

16ビットマイクロコントローラ ラインアップ

16ビットマイクロコントローラ ラインアップ

16ビットマイクロコントローラ スペック 一覧 PDF

S1C17W00シリーズ

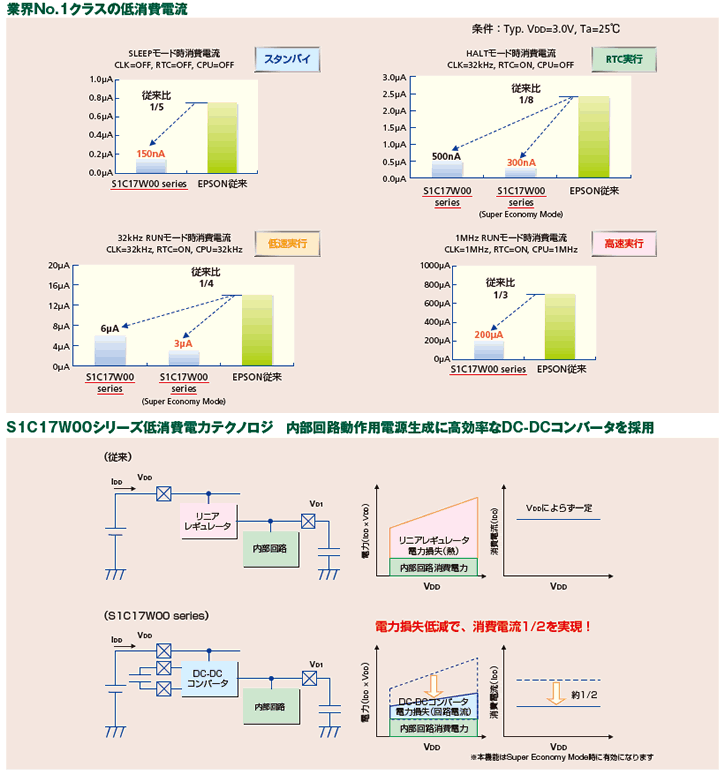

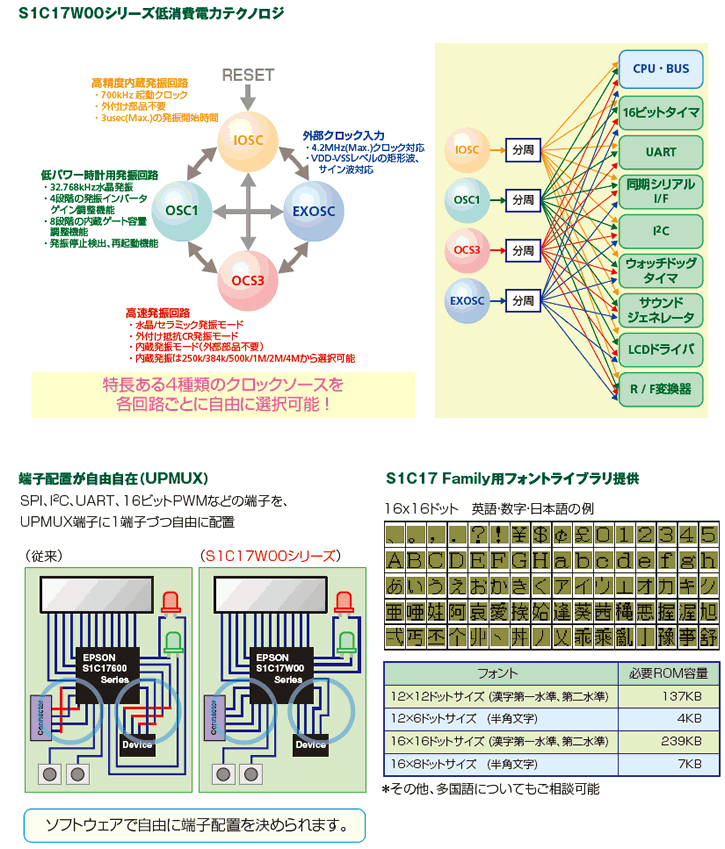

16ビットFlashマイクロコントローラで世界初の1.2V動作を実現したシリーズ。高効率降圧DC-DCコンバータを内蔵し低消費電力動作を実現。LCDドライバ、多彩なクロック制御機構を内蔵し、時計や携帯機器に最適です。

S1C17W00シリーズ

スペック 一覧 PDF

ST 機種名 LCDドライバ 動作周波数
(max.)
Flash RAM データシートPDF
データシート
マニュアルPDF
マニュアル
マニュアル正誤表
MP S1C17W03 4.2MHz 16KB 2KB S1C17W03/04データシート
639KB
S1C17W03/04テクニカルマニュアル
12,172KB

S1C17W03/W04正誤表

977KB

MP S1C17W04 4.2MHz 32KB 2KB
MP S1C17W13 26x4 4.2MHz 48KB 2KB S1C17W13データシート
735KB
S1C17W13テクニカルマニュアル
11,845KB

S1C17W13正誤表

1,472KB

MP S1C17W14 54×4
50×8
4.2MHz 48KB 4KB S1C17W14データシート
1,205KB
S1C17W14テクニカルマニュアル
12,172KB

S1C17W14正誤表

1,595KB

MP S1C17W15 34×4
30×8
4.2MHz 64KB 4KB S1C17W15データシート
909KB
S1C17W15テクニカルマニュアル
11,793KB

S1C17W15正誤表

1,515KB

24×4
20×8
MP S1C17W16 60×4
56×8
4.2MHz 64KB 8KB S1C17W16データシート
1,205KB
S1C17W16テクニカルマニュアル
12,172KB

S1C17W16正誤表

1,595KB

MP S1C17W18 48×4
44×8
4.2MHz 128KB 8KB S1C17W18データシート
741KB
S1C17W18テクニカルマニュアル
12,912KB

S1C17W18正誤表

2,028KB

MP S1C17W22 72x4/8
64x16
56x24
4.2MHz 64KB 4KB S1D17W22/23データシート
704KB
S1C17W22/23テクニカルマニュアル
12,985KB

S1C17W22/23正誤表

1,660KB

MP S1C17W23 72x4/8
64x16
56x24
4.2MHz 96KB 8KB
MP S1C17W34 80x16
64x32
4.2MHz 128KB 12KB S1C17W34/35/36データシート
607KB
S1C17W34/35/36テクニカルマニュアル
12,689KB

S1C17W34/35/36正誤表

1,936KB

MP S1C17W35 80x16
64x32
4.2MHz 256KB 12KB
MP S1C17W36
80x16
64x32
4.2MHz 384KB 16KB

ST(ステイタス):MP(量産中)/UD(開発中)/NP(保守品)

ドキュメント掲載のない機種については、弊社営業担当へお問い合わせください。

S1C17000/500シリーズ

A/Dコンバータ、センサI/Fを内蔵したマイクロコントローラ。小型パッケージにも対応し、センサシステムを内蔵した実装面積が限られる製品に最適です。

スペック 一覧 PDF

ST 機種名 表示 動作周波数
(max.)
Flash RAM データシートPDF
データシート
マニュアルPDF
マニュアル
マニュアル正誤表
NP S1C17001 8.2MHz 32KB
(Mask)
2KB S1C17001データシート
196KB
S1C17001 テクニカルマニュアル
2,832KB

S1C17001正誤表

434KB

NP S1C17002 20MHz 128KB
(Mask)
8KB S1C17002データシート
191KB
S1C17002 テクニカルマニュアル
3,451KB

S1C17002正誤表

165KB

NP S1C17003 20MHz 64KB
(Mask)
4KB S1C17003データシート
171KB
S1C17003 テクニカルマニュアル
3,097KB

S1C17003正誤表

190KB

NP S1C17501 48MHz 96KB/128KB
*1
6KB S1C17501データシート
181KB
S1C17501テクニカルマニュアル
3,690KB

S1C17501正誤表

534KB

NP S1C17554 24MHz 128KB 16KB S1C17554/564データシート
144KB
S1C17554/564テクニカルマニュアル
3,226KB

S1C17554/564正誤表

528KB

NP S1C17555 12MHz 128KB 16KB S1C17555/565/17955/17965データシート
280KB
S1C17555/565/17955/17965テクニカルマニュアル
4,869KB

NP S1C17557 16MHz 128KB 44KB
MP S1C17564 24MHz 128KB 16KB S1C17554/564データシート
144KB
S1C17554/564テクニカルマニュアル
3,226KB

S1C17554/564正誤表

528KB

NP S1C17565 24MHz 128KB 16KB S1C17555/565/17955/17965データシート
280KB
S1C17555/565/17955/17965テクニカルマニュアル
4,869KB
MP S1C17589 16.8MHz 128KB 16KB S1C17589データシート
728KB
S1C17589テクニカルマニュアル
10,104KB

S1C17589正誤表

746KB

*1:本製品はSilicon Storage Technology, IncよりライセンスされたSuperFlashRテクノロジを使用しています。

ST(ステイタス):MP(量産中)/UD(開発中)/NP(保守品)

S1C17100/600シリーズ

セグメントLCDドライバを内蔵。A/Dコンバータやリモコン回路を内蔵。低消費電力を必要とする、時計、リモコン、ヘルスケア機器などの携帯機器に最適。

スペック 一覧 PDF

ST 機種名 LCDドライバ 動作周波数
(max.)
Flash RAM データシートPDF
データシート
マニュアルPDF
マニュアル
マニュアル正誤表
MP S1C17153 32x4 2MHz 16KB
(Mask)
2KB S1C17153 データシート
192KB
S1C17153 テクニカルマニュアル
3,901KB
MP S1C17121 40x4
36x8
4.2MHz 32KB
(Mask)
2KB S1C17121 データシート
222KB
S1C17121 テクニカルマニュアル
4,412KB
S1C17121 正誤表
1,090KB
MP S1C17651 20x4 4.2MHz 16KB 2KB S1C17651 データシート
174KB
S1C17651 テクニカルマニュアル
2,076KB
S1C17651 正誤表
114KB
MP S1C17653 32x4 4.2MHz 16KB
2KB S1C17653 データシート
461KB
S1C17653 テクニカルマニュアル
2,213KB
S1C17653 正誤表
147KB
MP S1C17656 32x4 4MHz 24KB 2KB S1C17656 データシート
620KB
S1C17656 テクニカルマニュアル
4,960KB
S1C17656 正誤表
284KB
MP S1C17611 12x4
8x8
8.2MHz 32KB
*1
2KB S1C17611 データシート
145KB
S1C17611 テクニカルマニュアル
1,572KB
S1C17611 正誤表
451KB
MP S1C17601 20x4
16x8
8.2MHz 32KB
*1
2KB S1C17601 データシート
181KB
S1C17601 テクニカルマニュアル
4,039KB
S1C17601 正誤表
872KB
MP S1C17621 40x4
36x8
8.2MHz 32KB
*1
2KB S1C17624/604/622/621 データシート
177KB
S1C17624/604/622/602/621 テクニカルマニュアル
4,200KB

S1C17624/604/622/602/621 正誤表
482KB

MP S1C17602 40x4
36x8
8.2MHz 64KB
*1
4KB
MP S1C17622 56x4
52x8
8.2MHz 64KB
*1
4KB
MP S1C17604 56x4
52x8
8.2MHz 128KB
*1
8KB
MP S1C17624 40x4
36x8
8.2MHz 128KB
*1
8KB

*1:本製品はSilicon Storage Technology, IncよりライセンスされたSuperFlashRテクノロジを使用しています。

ST(ステイタス):MP(量産中)/UD(開発中)/NP(保守品)

S1C17M00シリーズ

アプリケーション特化型のシリーズです。
低消費電力ながら高速処理に対応したFlashメモリ搭載16ビットマイクロコントローラであり、1.8V~5.5Vまでの電源電圧に対応します。

ST 機種名 LCDドライバ 動作周波数
(max.)
Flash RAM データシートPDF
データシート
マニュアルPDF
マニュアル
マニュアル正誤表
MP S1C17M01 56x4
52x8
16.3MHz 32KB 4KB S1C17M01 データシート
185KB
S1C17M01テクニカルマニュアル
7,377KB
S1C17M01 正誤表
1,450KB
MP S1C17M10 80x16
64x32
16MHz 64KB 4KB S1C17M10 データシート
447KB
S1C17M10テクニカルマニュアル
7,973KB
S1C17M10 正誤表
1,171KB
MP S7C17M11 30x8
32x6
34x4
16.8MHz 126KB 8KB S7C17M11 データシート
833KB
S7C17M11テクニカルマニュアル
8,929KB
S1C17M11 正誤表
1,135KB
MP S1C17M12 16.8MHz 16KB 2KB S1C17M12/13 データシート
1,002KB
S1C17M12テクニカルマニュアル
7,786KB
S1C17M12/13 正誤表
118KB
MP S1C17M13 16.8MHz 16KB 2KB
UD S1C17M20
(SQFN4-24)
(SQFN5-32)
21MHz 16KB 2KB S1C17M2X データシート
1,011KB
S1C17M20/21/22/23/24/25 テクニカルマニュアル
8,922KB
-
UD S1C17M21
(TQFP12-32)
21MHz 16KB 2KB -
UD S1C17M22
(TQFP12-48)
21MHz 16KB 2KB -
UD S1C17M23
(SQFN4-24)
(SQFN5-32)
21MHz 32KB 2KB -
UD S1C17M24
(TQFP12-32)
21MHz 32KB 2KB -
UD S1C17M25
(TQFP12-48)
21MHz 32KB 2KB -
MP S1C17M30 22x8
26x4
(外部電圧入力)
16.8MHz 48KB 4KB S1C17M30/31/32/33/34 データシート
1,155KB
S1C17M30/31/32/33/34テクニカルマニュアル
10,453KB
S1C17M30/31/32/33/34 正誤表
808KB
MP S1C17M31 22x8
26x4

16.8MHz 48KB 4KB
MP S1C17M32 38x8
42x4
(外部電圧入力)
16.8MHz 64KB 4KB
MP S1C17M33 46x8
50x4
16.8MHz 96KB 4KB
MP S1C17M34 33x8
37x4
16.8MHz 64KB 4KB

ST(ステイタス):MP(量産中)/UD(開発中)/NP(保守品)

S1C17M12/M13構成例

S1C17700シリーズ

Flash ROM、RAM、ドットマトリクスLCDドライバ、リモートコントローラ、A/Dコンバータ、多彩なI/F、各種タイマ機能を備えたマイクロコントローラ。4ビット/8ビットマイクロコントローラ並みの低消費電力を保持し、時計やリモートコントローラなど、表示携帯機器に最適です。

スペック 一覧 PDF

ST 機種名 LCDドライバ 動作周波数
(max.)
Flash RAM データシートPDF
データシート
マニュアルPDF
マニュアル
マニュアル正誤表
MP S1C17711 64x16/8
56x24
8.2MHz
64KB
*1
4KB S1C17711 データシート
137KB
S1C17711 テクニカルマニュアル
3,063KB
S1C17711 正誤表
428KB
MP S1C17704
(S1C17701*2)
72x16
56x32
8.2MHz 64KB
*1
4KB S1C17704データシート
176KB
S1C17704 テクニカルマニュアル
3,087KB
S1C17704 正誤表
633KB
S1C17701データシート
201KB

S1C17701 テクニカルマニュアル
3,351KB

S1C17701 正誤表
628KB
MP S1C17702 88x16
72x32
8.2MHz 128KB
*1
12KB S1C17702 データシート
197KB
S1C17702 テクニカルマニュアル
2,809KB
S1C17702 正誤表
694KB
MP S1C17703 120x16/24/32
60x64
8.2MHz 256KB
*1
12KB S1C17705/703 データシート
228KB
S1C17705/703 テクニカルマニュアル
14,750KB
S1C17703/705 正誤表
258KB
MP S1C17705 128x16/24/32
64x64
8.2MHz 512KB
*1
12KB
NP S1C17706 160x16/24/32
64x64
8.2MHz 1MB
*1
12KB S1C17706 データシート
247KB
S1C17706 テクニカルマニュアル
12,055KB
S1C17706 正誤表
332KB

*1:本製品はSilicon Storage Technology, IncよりライセンスされたSuperFlashRテクノロジを使用しています。

*2:1命令1.5クロック実行

ST(ステイタス):MP(量産中)/UD(開発中)/NP(保守品)

S1C17800シリーズ

Max.48MHz動作で32ビット並みの高度な処理を実現したマイクロコントローラ。LCDC、USB、SPI、I2Sなど多彩なI/FやA/Dコンバータを内蔵し、健康器具、家電、表示携帯機器などに最適です。

スペック 一覧 PDF

ST 機種名 LCDドライバ 動作周波数
(max.)
Flash RAM データシートPDF
データシート
マニュアルPDF
マニュアル
マニュアル正誤表
MP S1C17801 ○STN:~4bpp 48MHz 128KB
*1
6KB S1C17801データシート
185KB
S1C17801テクニカルマニュアル
5,062KB

S1C17801正誤表

874KB

MP S1C17803 ○STN:~4bpp 33MHz 128KB
*1
16KB S1C17803データシート
185KB
S1C17803テクニカルマニュアル
14,580KB

S1C17803正誤表

360KB

*1:本製品はSilicon Storage Technology,Inc.よりライセンスされたSuperFlash®テクノロジーを使用しています。

ST(ステイタス):MP(量産中)/UD(開発中)/NP(保守品)

S1C17900シリーズ

超消費電力DSP混載、A/Dコンバータ、センサI/Fを内蔵したマイクロコントローラ。小型パッケージに対応し、高密度実装に対応。

ST 機種名 表示 動作周波数
(max.)
Flash RAM データシートPDF
データシート
マニュアルPDF
マニュアル
マニュアル正誤表
MP S1C17955 24MHz 128KB 16KB
*3
S1C17555/565/17955/17965データシート
280KB
S1C17555/565/17955/17965テクニカルマニュアル
4,869KB
MP S1C17965 24MHz 128KB 16KB
*3

3 内、12KBはDSPで使用

ST(ステイタス):MP(量産中)/UD(開発中)/NP(保守品)

S1C17F00シリーズ & S1D14F00シリーズ

電子ペーパーディスプレイ(EPD)駆動に必要なEPDドライバ、EPD電源回路、および表示補正用温度センサを内蔵。S1D14F00シリーズは、表示セグメント数を拡張するための低消費電力ドライバICです。電子ペーパーディスプレイを使用したスマートカードなどの小型携帯機器に最適。

スペック 一覧 PDF

ST 機種名 EPDドライバ 動作周波数
(max.)
Flash RAM データシートPDF
データシート

マニュアルPDF

マニュアル

マニュアル正誤表
Seg TP BP
MP S1C17F57 64 2 2 4.2MHz 32KB 2KB S1C17F57データシート
183KB
S1C17F57 テクニカルマニュアル
3,346KB
S1C17F57正誤表
121KB
MP S1D14F57 256 2 2 16KB S1D14F57データシート
145KB
S1D14F57 テクニカルマニュアル
1,003KB

ST(ステイタス):MP(量産中)/UD(開発中)/NP(保守品)

アプリケーション応用例

S1C17803使用例:家庭電化製品(機能追加)

S1C17803使用例:家庭電化製品(機能追加)

S1C17602使用例:健康機器

S1C17602使用例:健康機器

S1C17702使用例:多機能リモコン

S1C17702使用例:多機能リモコン

S1C17F57使用例:OTPカード

S1C17F57使用例:OTPカード

S1C17F57+S1D14F57使用例:物流タグ

S1C17F57+S1D14F57使用例:物流タグ
